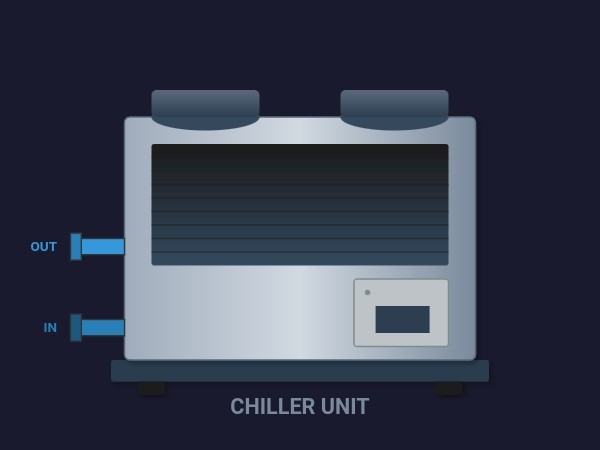

Über das Kältemaschinen-Kühlsystem

Das Kältemaschinen-Kühlsystem ist eine hochleistungsfähige Dynamic SVG, die speziell für die fortschrittliche Überwachung industrieller SCADA- und HMI-Anwendungen entwickelt wurde. Diese Komponente bietet eine umfassende visuelle Darstellung des Kältekreislaufs, einschließlich Verdichter, Verflüssiger, Expansionsventil und Verdampfer. Das professionelle Dark-Mode-Design ermöglicht es dem Bedienpersonal, komplexe thermische Prozesse mit hoher Klarheit und Präzision zu überwachen.

Hauptmerkmale

• Dynamische Fluidvisualisierung: Integrierte Rohrleitungssysteme unterstützen animierte Strömungsmuster, die die Kältemittelbewegung und thermische Zustände anzeigen.
• Animierte mechanische Komponenten: Echtzeit-Lüfterrotation und Verdichterstatusanzeigen liefern sofortiges visuelles Feedback zur mechanischen Gesundheit.
• Daten-Overlay-Integration: Integrierte Beschriftungsflächen ermöglichen die direkte Anzeige von Temperaturen und Drücken über dem Schaltplan für schnellere Entscheidungen.
• Vektorbasierte Präzision: Skaliert verlustfrei auf jede Bildschirmauflösung – ideal für hochauflösende Leitstand-Displays.

Anpassung

Dieses Control ist äußerst vielseitig mit 10 konfigurierbaren Properties. Ingenieure können die Property FanRotation an die tatsächlichen Motordrehzahlen anpassen, GrilleVisible für verschiedene Gehäusestile umschalten und PipeThickness für eine bessere Layout-Ausrichtung ändern. Die Properties InletPipeColor und OutletPipeColor ermöglichen eine intuitive Farbcodierung der heißen und kalten Kältemittelleitungen, während PanelColor und BaseColor sicherstellen, dass die Komponente zu Ihrer spezifischen Marken-UI passt.

Anwendungsfälle

Diese Komponente eignet sich ideal für die Überwachung industrieller Kältemaschinen in der Lebensmittel- und Getränkeverarbeitung, im HLK-Anlagenmanagement, in der pharmazeutischen Klimatisierung und in groß angelegten Kühllagern der Fertigung.

Kompatibilität

Vollständig kompatibel mit WinCC Unified und WinCC V8. Das SVG-Format gewährleistet eine nahtlose Integration in moderne webbasierte HMI-Umgebungen und herkömmliche SCADA-Systeme durch einfaches Property-Binding an PLC-Tags.

⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mithilfe spezialisierter KI für die industrielle Automatisierung erstellt. Bitte führen Sie gründliche Tests und Validierungen in einer Staging-Umgebung durch, bevor Sie es in Produktionssysteme einsetzen.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mithilfe von KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
