Doppelsitzventil | Dynamic SVG | WinCC Unified & V8

3 Downloads
Kostenlos

Erstellt mit dem HMIx KI-Generator

Diese Ressource wurde mit KI auf ai.hmix.tech erstellt. Beschreibe, was du brauchst, und generiere eigene HMI-Controls in Minuten — kostenlos.

Dynamic SVG

Über das Doppelsitzventil

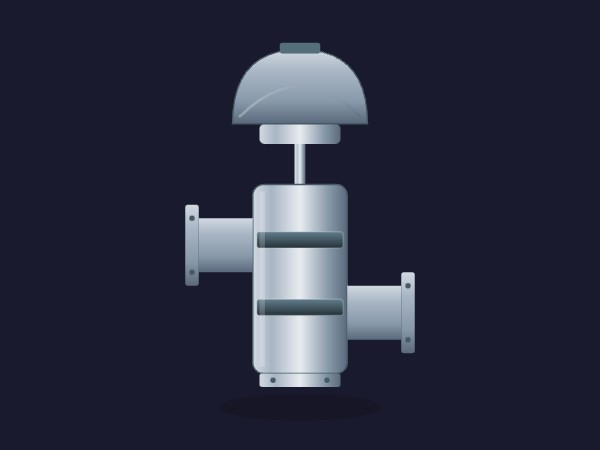

Das Doppelsitzventil ist eine hochwertige Dynamic SVG-Komponente für die fortschrittliche Visualisierung in industrieller SCADA und HMI. Diese speziell als Doppelsitzventil konzipierte Grafik bietet eine klare und professionelle Darstellung der Mix-Proof-Ventiltechnologie in Ihren Prozessflussdiagrammen. Sie lässt sich nahtlos in moderne Automatisierungsumgebungen integrieren und liefert dem Bediener sofortige visuelle Rückmeldungen zu Ventilstatus und -position.

Hauptmerkmale

  • Dynamische Hubanimation: Die Eigenschaft ValveStroke ermöglicht eine präzise visuelle Darstellung der physischen Ventilposition, indem die Spindel in Echtzeit auf Basis von PLC-Daten bewegt wird.
  • Granulare Farbzuordnung: Mehrere Farbeigenschaften, darunter BasicColor, ActuatorColor, PortColor und InternalSeatColor, ermöglichen eine differenzierte Statussignalisierung für verschiedene Ventilbereiche.
  • Adaptive Sichtbarkeit: Komplexe visuelle Elemente können über ShowInternalView, ShowActuator und ShowDetails je nach Zoomstufe oder Bedieneranforderungen ein- und ausgeblendet werden.

Anpassung

Diese Komponente bietet 8 bindungsfähige Eigenschaften für eine tiefe Integration. Engineering-Teams können die visuelle Komplexität anpassen, indem sie den Antrieb und interne Details ein- oder ausblenden. Die interne Sitzfärbung und die Anschlusshervorhebungen sorgen dafür, dass Rohrleitungsinhalte und Strömungswege auf einen Blick intuitiv erkannt werden. Alle Parameter lassen sich direkt an PLC-Tags binden und ermöglichen so eine schnelle Bereitstellung ohne benutzerdefinierte Skripte.

Anwendungsfälle

Ideal geeignet für hygienische und verfahrenstechnische Branchen wie Lebensmittel & Getränke, Pharmazie und chemische Verarbeitung, in denen Mix-Proof-Ventilverteiler entscheidend sind. Es eignet sich hervorragend für hochdichte Übersichtsbildschirme und detaillierte Geräte-Faceplates.

Kompatibilität

Vollständig kompatibel mit WinCC Unified und WinCC V8. Importieren Sie einfach die SVG in Ihre Projektbibliothek und binden Sie die Eigenschaften an Ihre Prozess-Tags, um sie sofort zu verwenden.

⚠️ KI-generiert: Diese dynamic SVG wurde automatisch mittels KI erzeugt. Bitte testen und validieren Sie das visuelle Verhalten und die Eigenschaftsbindungen, bevor Sie sie in Produktionsumgebungen einsetzen.

⚠️ KI-generiert: Diese dynamic svg wurde automatisch mittels KI-Technologie erzeugt. Sie kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind für die Prüfung und Validierung vor dem Einsatz in Produktionsumgebungen verantwortlich.

Diese Ressource teilen:
Letzte Aktualisierung:18. März 2026
Veröffentlicht:18. März 2026
Layout:SIEMENS - SIMATIC
