Elektromotor | Dynamic SVG | WinCC Unified & V8

Dynamic SVG

Über Elektromotor

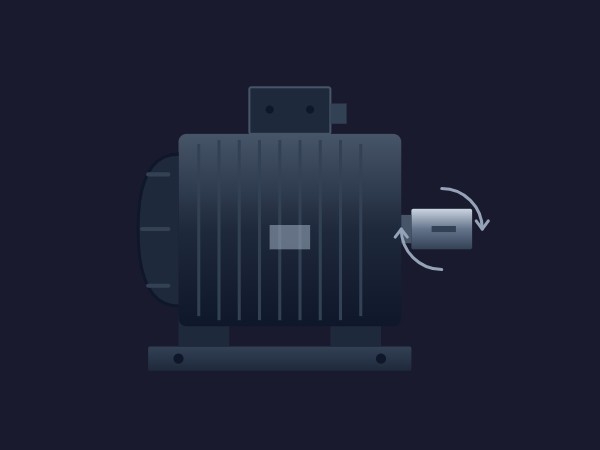

Der Elektromotor ist eine Dynamic SVG mit hoher Leistung, die speziell für industrielle HMI- und SCADA-Anwendungen entwickelt wurde. Diese Komponente bietet eine saubere, vektorbasierte Darstellung eines standardmäßigen Industrie-Asynchronmotors, optimiert für visuelle Echtzeit-Rückmeldungen. Entwickelt für die nahtlose Integration in WinCC Unified und WinCC V8, ermöglicht sie Ingenieuren die Darstellung physischer Assets mit einem hohen Maß an visueller Genauigkeit, ohne komplexe Skripterstellung.

Hauptmerkmale

• Dynamische Animation: Verfügt über eine dedizierte Rotationseigenschaft zur Visualisierung des Motorbetriebs in Echtzeit.
• Vektor-Skalierbarkeit: Scharfe, hochauflösende Darstellung bei jeder Zoomstufe oder Auflösung.
• Datengetriebene Visualisierungen: Binden Sie physische Motorzustände direkt an PLC-Tags für sofortige Bedienerwahrnehmung.
• Saubere Schnittstelle: Ein schlankes Design, das sich rein auf die Visualisierung konzentriert und unnötige Bedienelemente auf dem Bildschirm eliminiert.

Anpassung

Dieses Dynamic SVG bietet 7 konfigurierbare Eigenschaften, um sicherzustellen, dass der digitale Zwilling mit der physischen Anlage übereinstimmt. Bediener können die BasicColor, TerminalBoxColor und FanCowlColor anpassen, um verschiedene Motortypen oder Betriebszustände darzustellen. Darüber hinaus kann die mechanische Konfiguration durch Umschalten von ShowLiftingEye, ShowMountingBase und ShaftVisibility geändert werden. Die Eigenschaft ShaftRotation ermöglicht eine präzise Steuerung der visuellen Geschwindigkeit und Richtung der Motorwelle.

Anwendungsfälle

Ideal zur Überwachung von Fördersystemen, Pumpstationen, Lüftungsventilatoren und allgemeinen Maschinen-Dashboards. Sein anpassbares Erscheinungsbild macht ihn perfekt für komplexe Prozessübersichten, in denen die Unterscheidung verschiedener Motortypen entscheidend für Sicherheit und Effizienz ist.

Kompatibilität

Vollständig kompatibel mit WinCC Unified- und WinCC V8-Plattformen. Importieren Sie einfach das SVG in Ihre Projektbibliothek und binden Sie die Eigenschaften an Ihre Prozess-Tags für eine sofortige Bereitstellung.

Hinweis: Dieses dynamic SVG wurde automatisch mit KI erstellt. Bitte testen und validieren Sie die Komponentenleistung und Eigenschaftsbindungen, bevor Sie es in einer Produktionsumgebung bereitstellen.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mit KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor der Verwendung in Produktionsumgebungen zu testen und zu validieren.
