Custom Web Control
Über Trichter

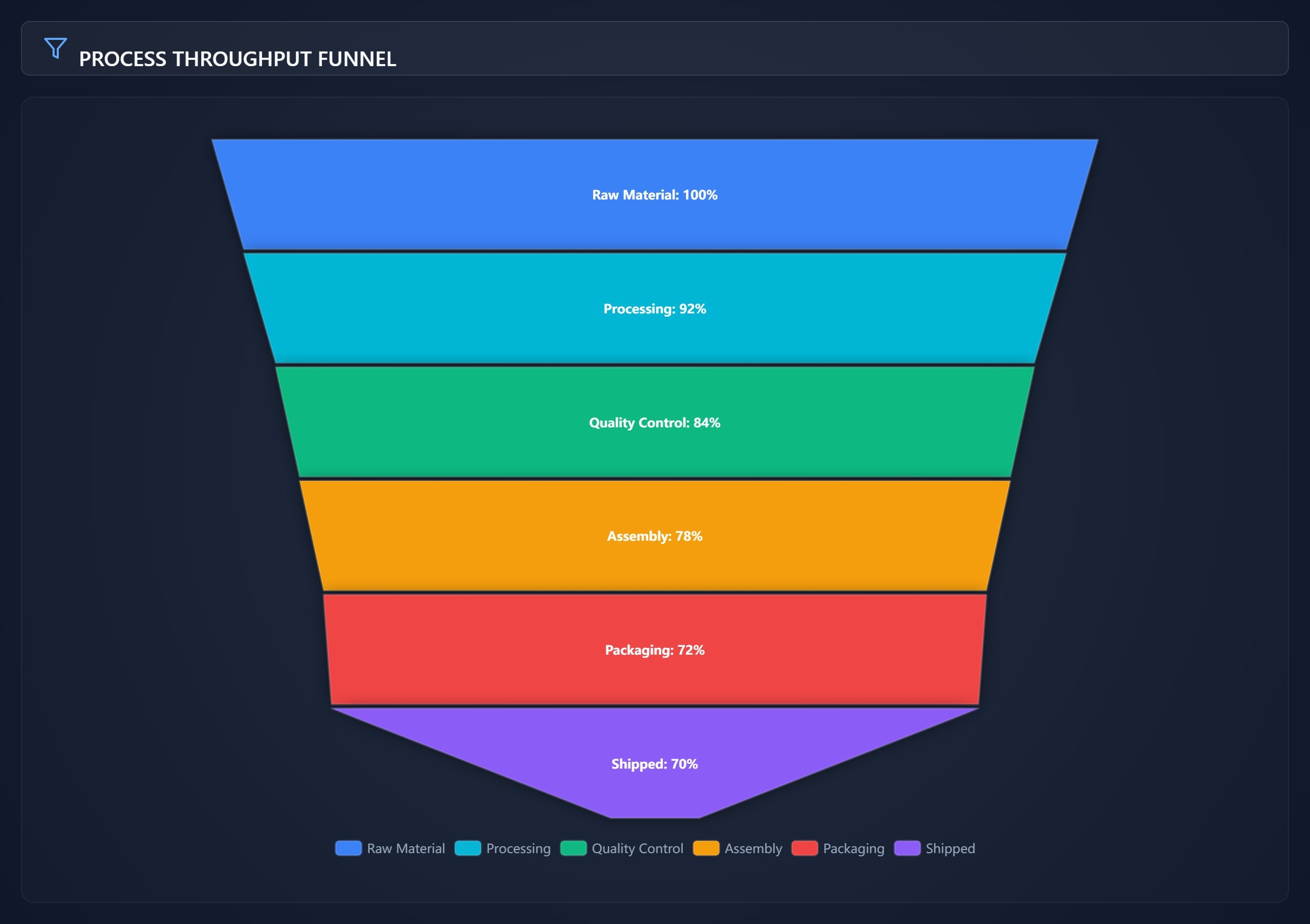

Trichter ist ein dynamisches Custom Web Control (CWC), entwickelt für hochperformante Visualisierung in industriellen SCADA- und HMI-Umgebungen. Es bietet eine klare, hierarchische Sicht auf den Prozessdurchsatz und die Stufeneffizienz und ermöglicht es Bedienern, Engpässe und Materialverluste auf einen Blick zu erkennen. Importieren Sie es einfach in Ihr WinCC Unified- (TIA Portal) oder WinCC V8-Projekt, um rohe Prozessdaten in verwertbare Erkenntnisse zu verwandeln.
Hauptmerkmale
- Echtzeit-Reaktivität: Verfügt über die Methode updateValueByName, die programmatische Aktualisierungen bestimmter Stufenwerte ermöglicht, ohne den gesamten Datensatz neu zu laden.
- Interaktive Ereignisbehandlung: Enthält das Ereignis OnStageSelected, mit dem Bediener bestimmte HMI-Aktionen oder Navigationen auslösen können, wenn sie auf Trichterabschnitte klicken.
- Optimiertes Rendering: Die integrierte Methode refreshChart stellt sicher, dass die Visualisierung bei Bildschirmgrößenänderungen oder Orientierungswechseln perfekt skaliert und reaktionsfähig bleibt.
Anpassung
Das Steuerelement bietet 7 hochkonfigurierbare Eigenschaften für vollständige UI-Flexibilität. Bediener können die backgroundColor und den title anpassen, um zu Dashboard-Themen zu passen, und showLegend oder showLabels umschalten, um die Übersichtlichkeit zu optimieren. Feinabstimmung der Trichtergeometrie über die Eigenschaft gap für den Segmentabstand und minSize, um sicherzustellen, dass kleine Prozentwerte sichtbar bleiben. Die Kerndatenstruktur lässt sich einfach über die Array-Eigenschaft stages verwalten.
Anwendungsfälle
- Überwachung von Produktionslinienausbeute und Ausschussraten in der Fertigung.
- Visualisierung von Materialfluss und Umwandlungsstufen in der chemischen Verfahrenstechnik.
- Verfolgung der Auftragsabwicklung und des Logistikdurchsatzes in der Lagerhaltung.
- Analyse von Effizienzeinbrüchen in mehrstufigen Filtrations- oder Reinigungssystemen.
Kompatibilität
Vollständig kompatibel mit WinCC Unified (TIA Portal) und WinCC V8. Das Steuerelement nutzt standardmäßige WebCC-API-Protokolle für eine nahtlose Integration mit PLC-Tags und globalen Skripten.
⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI generiert. Bitte testen und validieren Sie die Leistung in einer Nicht-Produktionsumgebung, bevor Sie es in aktiven industriellen oder sicherheitskritischen Systemen einsetzen.
⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI-Technologie generiert. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind für das Testen und Validieren vor der Verwendung in Produktionsumgebungen verantwortlich.
