Über Grid Layout

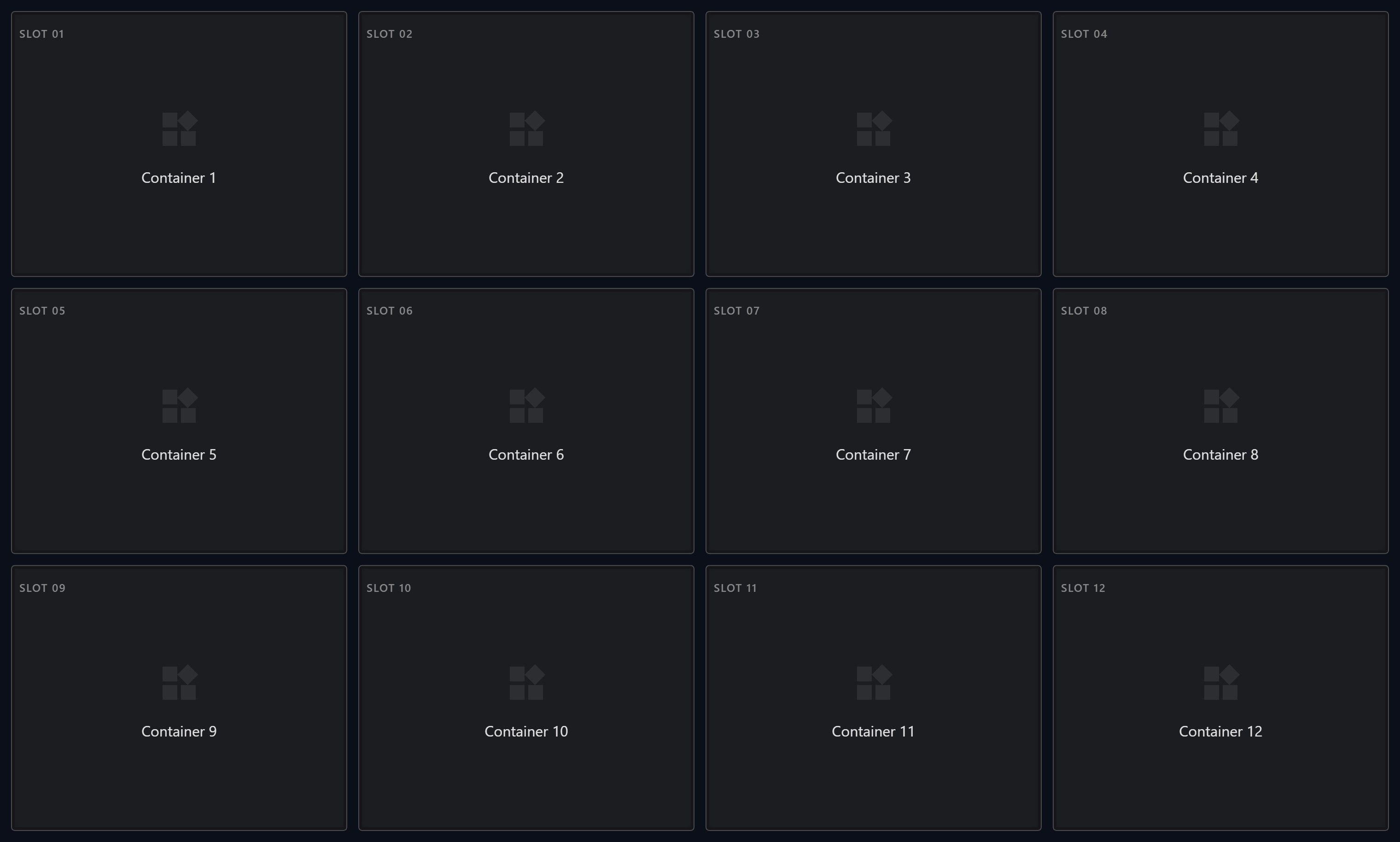

Grid Layout ist ein robustes Custom Web Control (CWC), entwickelt für moderne industrielle SCADA-Umgebungen. Es stellt einen äußerst flexiblen Container bereit, um HMI-Elemente in einem strukturierten, responsiven Raster anzuordnen. Ausgelegt auf hochperformante Visualisierung sowohl in WinCC Unified als auch in WinCC V8, ermöglicht dieses Control Ingenieuren saubere, modulare Oberflächen, die sich ohne manuelles Neuplatzieren an jede Bildschirmauflösung anpassen.

Hauptmerkmale

• Dynamische Raster-Architektur: Definieren Sie komplexe Layouts sofort über die Eigenschaften rowCount und columnCount.
• Interaktive Ereignisbehandlung: Erstellen Sie reaktive Benutzerabläufe mit den integrierten Events CellClicked und CellHovered, die SCADA-Skripte oder Bildwechsel auslösen.
• Programmatische Steuerung: Verwenden Sie die Methode refreshLayout, um UI-Aktualisierungen zu erzwingen, oder highlightCell, um die Aufmerksamkeit des Bedieners bei Alarmen oder kritischen Ereignissen auf bestimmte Prozessbereiche zu lenken.
• Datengetriebene Inhalte: Befüllen Sie das gesamte Raster dynamisch über die Array-Eigenschaft cellData, die Symbole, Beschriftungen und Indizes unterstützt.

Anpassung

Das Grid Layout bietet 13 anpassbare Eigenschaften für volle visuelle Kontrolle. Bediener können den gridGap für optimalen Abstand feinjustieren, während Designer die Corporate Identity über backgroundColor, cellBorderColor und accentColor abstimmen können. Sichtbarkeitsschalter wie showIcons und showLabels erlauben je nach Einsatzkontext eine minimalistische oder informationsreiche Darstellung.

Anwendungsfälle

Dieses Control eignet sich ideal für Übersichten mehrerer Pumpstationen, Status-Dashboards von Produktionslinien, modulare Navigationsmenüs und großflächige Sensor-Matrizen, in denen eine strukturierte Datenvisualisierung entscheidend für das Situationsbewusstsein ist.

Kompatibilität

Vollständig kompatibel mit WinCC Unified (TIA Portal) und WinCC V8. Das Paket enthält alle erforderlichen Konfigurationsdateien für eine nahtlose Integration in Ihre industriellen Automatisierungsprojekte.

⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI erstellt. Bitte testen und validieren Sie sämtliche Funktionen, bevor Sie es in einer produktiven Live-Umgebung einsetzen.

⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
