HMI-Panel mit Arm | Dynamic SVG | WinCC Unified & V8

Dynamic SVG

Über HMI-Panel mit Arm

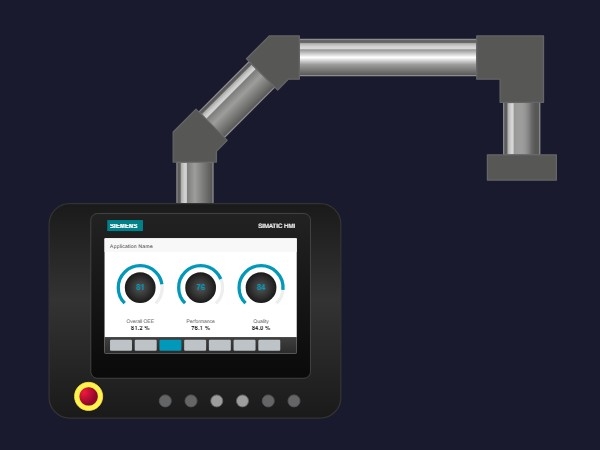

Das HMI-Panel mit Arm ist eine hochleistungsfähige Dynamic SVG, die speziell für industrielle Automatisierungsoberflächen entwickelt wurde. Diese Komponente bietet eine realistische Darstellung eines schwenkbar montierten Bedienterminals und ermöglicht es Ingenieuren, intuitive digitale Zwillinge der physischen Maschinenhardware in ihren SCADA-Umgebungen zu erstellen. Sie ist für hochauflösende Displays und die nahtlose Integration in moderne industrielle Leitstände optimiert.

Hauptmerkmale

• Vektorpräzision: Vollständig skalierbare SVG-Grafiken, die auf jeder Auflösung auf WinCC Unified PC Runtimes oder Comfort Panels gestochen scharf bleiben.
• Dynamische Sichtbarkeit: Schalten Sie kritische Hardwarekomponenten wie Not-Halt-Taster und physische Tastenleisten je nach Maschinenkonfiguration oder Sicherheitszustand ein oder aus.
• Industriedesign: Saubere, professionelle Ästhetik, die der industriellen Ergonomie folgt, um die Konzentration des Bedieners zu verbessern und die Augenbelastung zu reduzieren.

Anpassung

Diese Komponente bietet 6 konfigurierbare Eigenschaften, um Ihre spezifische Hardware-Anordnung oder Ihr Corporate Branding zu erfüllen. Passen Sie den BasicColor für das Hauptgehäuse und PipeColor für die Tragarmstruktur an. Die Eigenschaften HeaderColor und BackgroundColor ermöglichen eine abgesetzte funktionale Zonierung oder statusbasierte Farbänderungen. Darüber hinaus ermöglichen die booleschen Eigenschaften EmergencyStopVisible und ButtonsVisible die dynamische Anzeige physischer Bedienelemente und stellen sicher, dass das HMI den physischen Aufbau der Maschine exakt abbildet.

Anwendungsfälle

Ideal für HMI-Bildschirme auf Maschinenebene in CNC-Bearbeitungszentren, Hochgeschwindigkeits-Verpackungslinien und Automobil-Montagestationen. Besonders wirksam ist es bei Systemübersichts-Dashboards, bei denen die physische Ausrichtung und Konfiguration der Bedienstation remote überwacht werden muss.

Kompatibilität

Diese Dynamic SVG ist vollständig kompatibel mit WinCC Unified und WinCC V8. Sie unterstützt standardmäßige HMI-Datentypen und gewährleistet eine Plug-and-Play-Erfahrung beim Binden von Eigenschaften an PLC-Tags im TIA Portal oder WinCC Explorer.

⚠️ KI-generiert: Diese dynamic svg wurde automatisch mittels KI erzeugt. Bitte testen und validieren Sie alle Eigenschaftsbindungen und visuellen Verhaltensweisen, bevor Sie sie in Produktionsumgebungen einsetzen.

⚠️ KI-generiert: Diese dynamic svg wurde automatisch mittels KI-Technologie erzeugt. Sie kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind dafür verantwortlich, sie vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
