Handventil | Dynamic SVG | WinCC Unified & V8

4 Downloads
Kostenlos

Erstellt mit dem HMIx KI-Generator

Diese Ressource wurde mit KI auf ai.hmix.tech erstellt. Beschreibe, was du brauchst, und generiere eigene HMI-Controls in Minuten — kostenlos.

Dynamic SVG

Über das Handventil

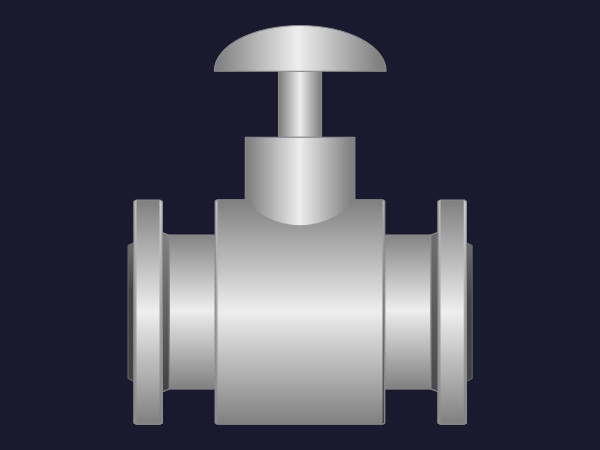

Das Handventil ist eine leistungsstarke Dynamic SVG-Komponente, die speziell für moderne industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Dieses vielseitige grafische Asset ermöglicht eine präzise visuelle Darstellung manueller Durchflussregelungselemente in Ihren Prozessdiagrammen und stellt sicher, dass die Bediener jederzeit eine klare und intuitive Übersicht über den Status der Feldgeräte haben.

Hauptmerkmale

  • Dynamische Bewegung: Die Griffausrichtung reagiert dynamisch auf Prozessdaten und liefert sofortige visuelle Rückmeldung über den Zustand des Ventils.
  • Strukturelle Vielseitigkeit: Umschaltbare mechanische Details ermöglichen es, das Ventil an unterschiedliche Rohrleitungsnormen und Installationstypen anzupassen.
  • Hochauflösende Grafiken: Als skalierbarer Vektor erstellt, der auf jeder Auflösung sowohl auf mobilen Panels als auch auf großen Leitstand-Displays gestochen scharf dargestellt wird.

Anpassung

Das Handventil bietet fünf spezialisierte Eigenschaften für die tiefe Integration in Ihren HMI-Styleguide: Verwenden Sie BasicColor und HandleColor, um die primäre Ästhetik des Ventilkörpers und des Antriebs festzulegen. Die Eigenschaft ValvePosition ermöglicht eine präzise Drehung oder Verschiebung des Griffs basierend auf numerischen Tag-Werten. Für die Genauigkeit der Rohrleitungen schaltet die boolesche Eigenschaft ShowFlanges die Sichtbarkeit der Flansche und Rohrverbindungen um, während WeldSeamColor eine detaillierte Gestaltung der rechten Schweißnähte ermöglicht, um Ihren technischen Zeichnungen zu entsprechen.

Anwendungsfälle

Diese Komponente ist ideal für Chemieanlagen, Wasseraufbereitungsanlagen und Dashboards für die Öl- und Gasverteilung, in denen manuelle Eingriffspunkte klar überwacht werden müssen. Sie eignet sich perfekt für P&ID-Bildschirme und Übersichtsdarstellungen.

Kompatibilität

Vollständig optimiert für WinCC Unified und WinCC V8. Die Komponente unterstützt Standard-HmiColor-Typen und direkte Tag-Bindung für einen nahtlosen Engineering-Workflow.

⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI erstellt. Bitte testen und validieren Sie die Eigenschaftsbindungen und das visuelle Verhalten, bevor Sie es in Produktionsumgebungen einsetzen.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.

Diese Ressource teilen:
Letzte Aktualisierung:11. Apr. 2026
Veröffentlicht:11. Apr. 2026
Layout:SIEMENS - SIMATIC
