Custom Web Control
Über Heatmap Grid

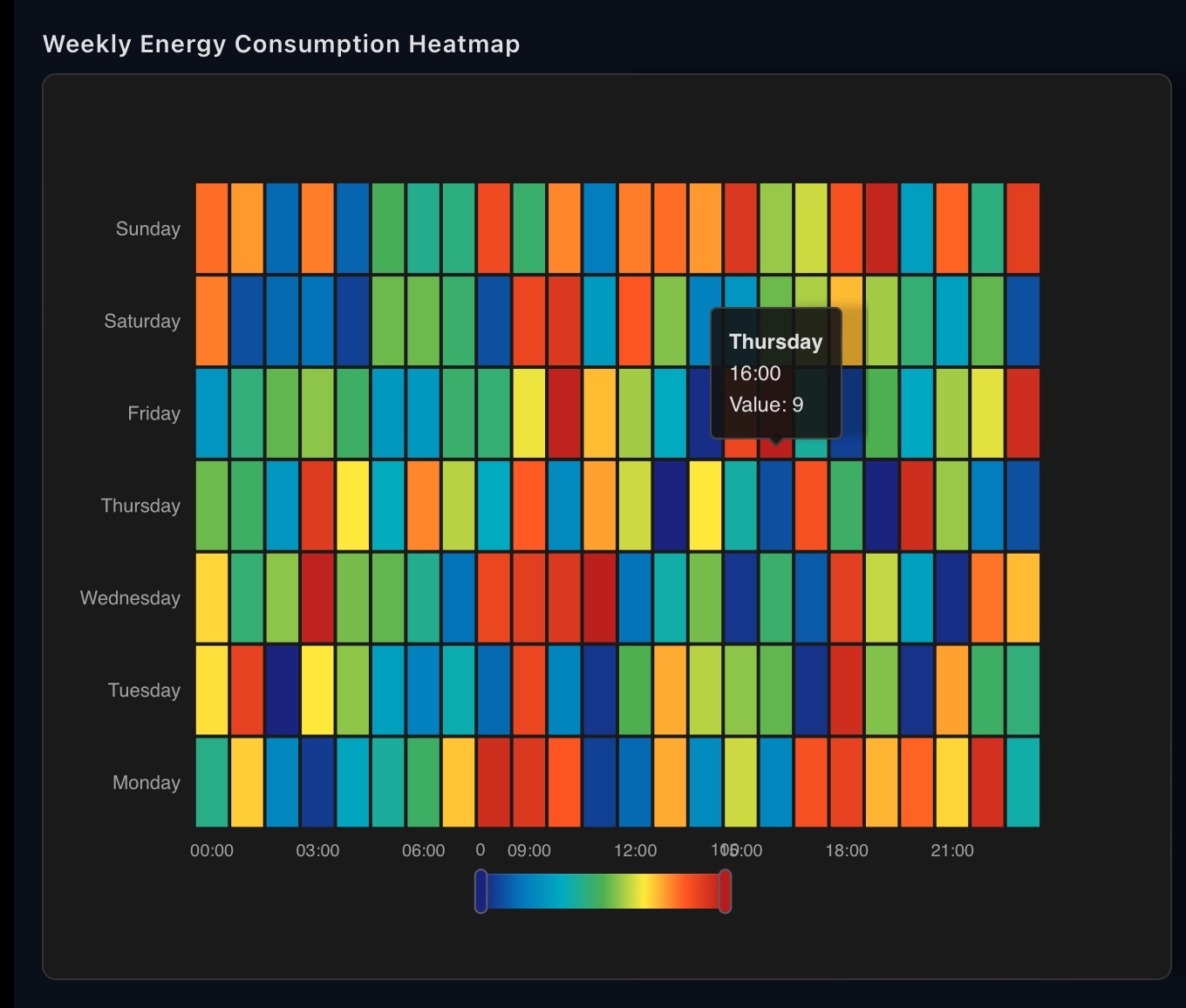

Das Heatmap Grid ist eine leistungsstarke Custom Web Control für industrielle SCADA- und HMI-Umgebungen. Es bietet eine hochdichte Visualisierung zur Überwachung räumlicher Datenverteilungen, stellt farbcodierte Intensitätswerte über ein Raster dar und hilft Bedienern, Muster, Hotspots und Anomalien in komplexen Prozessparametern sofort zu erkennen.
Hauptfunktionen
- Räumliche Datenvisualisierung: Große Datensätze in intuitive farbcodierte Raster umwandeln, um schnell ein Lagebild zu erhalten.
- Interaktive Tooltips: Die Datenexploration mit einer valuePrefix-Eigenschaft verbessern, die Zellwerten während der Benutzerinteraktion Kontext verleiht.
- Dynamische Skalierung: Farben automatisch anhand der definierten Eigenschaften minValue und maxValue zuordnen, um eine genaue visuelle Darstellung der Prozessbereiche sicherzustellen.
- Ereignisgesteuerte Logik: Das CellClicked-Ereignis nutzen, um spezifische HMI-Aktionen auszulösen oder zu detaillierten Prozessbildern zu navigieren, wenn eine Rasterzelle ausgewählt wird.
Anpassung
Das Control bietet 9 konfigurierbare Eigenschaften für eine nahtlose Integration. Ingenieure können backgroundColor und titleText definieren, um Unternehmensstandards zu entsprechen, während xAxisLabels und yAxisLabels klare Koordinatenreferenzen bieten. Das heatmapData-Array ermöglicht eine flexible Datenbindung, und der Schalter showVisualMap aktiviert oder deaktiviert die Farblegende nach Bedarf. Integrierte Methoden wie refreshData und clearSelection bieten eine programmatische Steuerung des Anzeigestatus.
Anwendungsfälle
Dieses Control eignet sich ideal für die Temperaturverteilungsüberwachung in Öfen, die Druckabbildung über Sensorarrays, Übersichten zum Status von Tanklagern und das Identifizieren von Verschleißmustern in Mehrzonen-Heizsystemen.
Kompatibilität
Vollständig kompatibel mit WinCC Unified (TIA Portal) und WinCC V8. Das Control unterstützt die direkte Tag-Bindung für alle Eigenschaften und sorgt so für ein No-Code-Konfigurationserlebnis für Automatisierungsingenieure.
💡 TIA Portal-Erinnerung: Denken Sie daran, die Option „Read only" in TIA Portal zu deaktivieren, wenn Sie einen Tag an eine Eigenschaft binden, die aus dem Custom Web Control heraus beschrieben werden muss. Andernfalls kann der CWC die HMI-Tags nur lesen und nicht in sie schreiben.
⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI generiert. Bitte testen und validieren Sie Leistung und Sicherheit, bevor Sie es in Produktionsumgebungen einsetzen.
⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI-Technologie generiert. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind für das Testen und Validieren vor dem Einsatz in Produktionsumgebungen verantwortlich.
