Über den Industrie-Servomotor

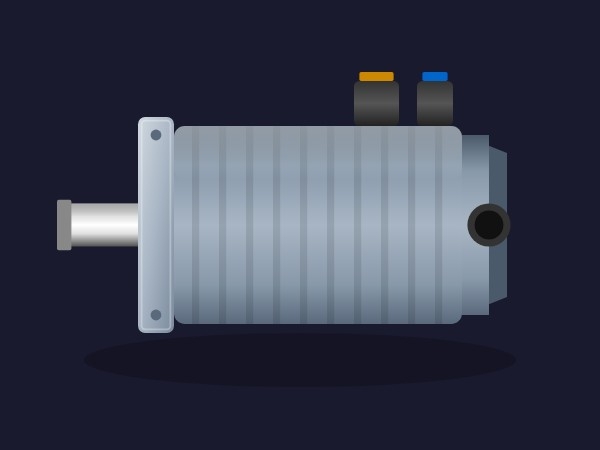

Der Industrie-Servomotor ist eine hochauflösende Dynamic SVG-Komponente, die speziell für moderne industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Sie liefert eine äußerst detaillierte visuelle Darstellung der Bewegungsteuerungs-Hardware und ermöglicht es Ingenieuren, intuitive und reaktionsschnelle Maschinen-Dashboards zu erstellen. Vollständig optimiert für WinCC Unified und WinCC V8, überbrückt diese Komponente die Lücke zwischen komplexen PLC-Daten und einer klaren Bedienervisualisierung.

Hauptmerkmale

• Dynamische Bewegungsvisualisierung: Die Eigenschaft ShaftRotation ermöglicht eine Echtzeit-Drehzahlabbildung von 360 Grad und liefert sofortige visuelle Rückmeldung zur Motorposition oder -geschwindigkeit.
• Modulare Sichtbarkeit: Blenden Sie kritische Komponenten wie die Abtriebswelle, die elektrischen Anschlüsse und das hintere Encoder-Gehäuse ein oder aus, um sie an Ihre spezifische Hardwarekonfiguration anzupassen.
• Erweiterte Stiloptionen: Volle Kontrolle über die Optik der Komponente, vom Motorgehäuse bis hin zu den Materialien des vorderen Flansches und der Welle.

Anpassung

Der Industrie-Servomotor bietet 10 konfigurierbare Eigenschaften, die direkt an PLC-Tags gebunden werden können, für ein wirklich dynamisches Erlebnis. Anwender können BasicColor, FlangeColor und ConnectorColor anpassen, um unterschiedliche Maschinenzustände oder -typen darzustellen. Feinjustieren Sie das Erscheinungsbild mit FinIntensity, um die Kühleffizienz zu simulieren, oder verwenden Sie ShowShadow für mehr Tiefe in hochwertigen UI-Designs. Sichtbarkeitseigenschaften wie ShowConnectors, ShowShaft und EncoderVisibility stellen sicher, dass das SVG exakt der physischen Installation entspricht.

Anwendungsfälle

Diese Komponente eignet sich ideal für die Diagnose der Bewegungssteuerung, Statusanzeigen für Roboterarme, die Überwachung von Fördersystemen und die Visualisierung von CNC-Maschinen, bei denen die Echtzeit-Wellenausrichtung und der Komponentenstatus für Betriebssicherheit und Effizienz entscheidend sind.

Kompatibilität

Entwickelt für die nahtlose Integration mit WinCC Unified und WinCC V8. Importieren Sie einfach das SVG in Ihre Grafikbibliothek und binden Sie die Eigenschaften ohne komplexe Skripterstellung an Ihre Prozessvariablen.
