Dynamic SVG
Über den magnetisch-induktiven Durchflussmesser

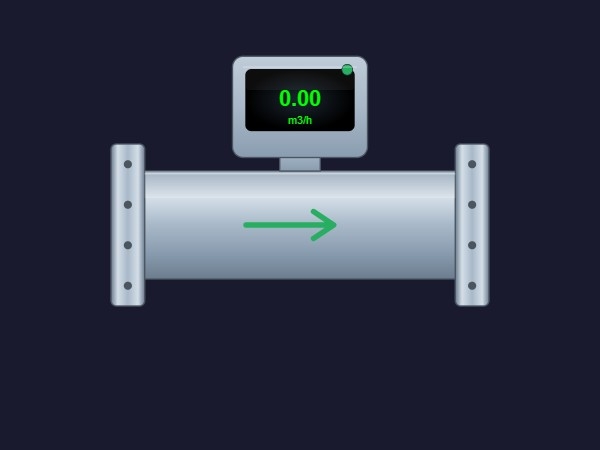

Der magnetisch-induktive Durchflussmesser ist eine hochauflösende Dynamic SVG-Komponente für professionelle SCADA- und HMI-Umgebungen. Sie bietet eine realistische Frontalansicht eines elektromagnetischen Durchflusssensors mit einem zylindrischen Körper aus gebürstetem Stahl, robusten Flanschen und einem integrierten Messumformergehäuse. Diese Komponente schlägt die Brücke zwischen technischer Genauigkeit und moderner Industrieästhetik und liefert eine klare visuelle Rückmeldung für Messprozesse leitfähiger Flüssigkeiten.
Hauptmerkmale
- Dynamische Statusüberwachung: Die integrierte Status-LED liefert über die StatusColor-Eigenschaft sofortige visuelle Diagnosen zum Gerätezustand.
- Durchflussvisualisierung: Enthält einen Richtungspfeil für den Durchfluss, der auf den FlowActive-Zustand reagiert und über FlowArrowColor farblich an die Prozessanforderungen angepasst werden kann.
- Hochdetaillierte Grafik: Verwendet mehrstufige lineare Verläufe und metallische Glanzlichter, um ein realistisches 3D-Volumen ohne die Leistungseinbußen komplexer Modelle zu simulieren.
- Integriertes Display: Verfügt über eine dedizierte Messumformerhalterung mit einer umschaltbaren DisplayVisible-Eigenschaft für flexible UI-Layouts.
Anpassung
Das Steuerelement bietet 7 bindbare Eigenschaften für eine tiefe Integration. Ingenieure können BasicColor an die Corporate Identity anpassen, FlowVelocity animieren, um die Durchflussgeschwindigkeit darzustellen, und FlowValue an PLC-Echtzeitdaten binden, um eine präzise Überwachung zu gewährleisten. Die Sichtbarkeit der Durchflussanzeige und des Messumformers kann über ShowFlowArrow und DisplayVisible umgeschaltet werden, um unterschiedlichen Bildschirmauflösungen gerecht zu werden.
Anwendungsfälle
Diese Komponente eignet sich ideal für Wasser- und Abwasseraufbereitungsanlagen, chemische Verarbeitungsbetriebe sowie Produktionslinien in der Lebensmittel- und Getränkeindustrie, in denen die Überwachung leitfähiger Medien entscheidend ist. Sie ist perfekt für Prozessübersichtsdarstellungen, detaillierte Geräte-Faceplates und Diagnose-Dashboards geeignet.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Die Komponente entspricht der Standard-SVGHMI-Spezifikation und ermöglicht eine nahtlose Drag-and-Drop-Integration sowie direkte Tag-Bindung im TIA Portal oder im Configuration Studio von WinCC.
Hinweis: Dieses dynamic SVG wurde automatisch mittels KI-Technologie generiert. Anwender sollten vor dem Einsatz in Live-Produktionssystemen gründliche Funktionstests und eine Validierung in ihrer spezifischen HMI-Umgebung durchführen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erzeugt. Es kann Fehler oder unerwartetes Verhalten enthalten. Anwender sind für die Prüfung und Validierung vor dem Einsatz in Produktionsumgebungen verantwortlich.
