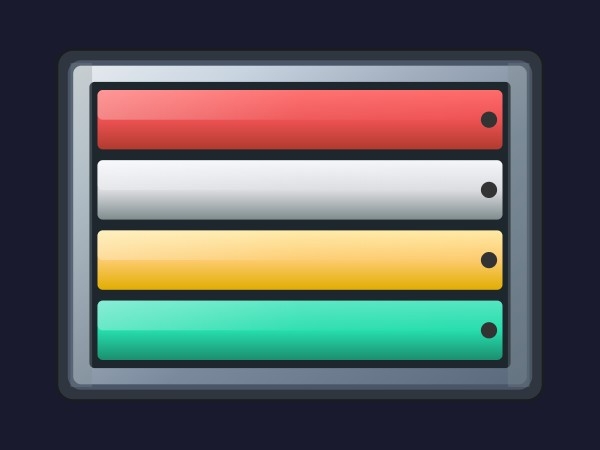

Multicolor-Klappensystem | Dynamic SVG | WinCC Unified & V8

Dynamic SVG

Über das Multicolor-Klappensystem

Das Multicolor-Klappensystem ist eine hochleistungsfähige Dynamic SVG, entwickelt für fortschrittliche industrielle SCADA- und HMI-Visualisierung. Diese Komponente ermöglicht es Ingenieuren, komplexe mehrsegmentige Klappen präzise zu animieren und zu überwachen. Durch die klare visuelle Darstellung der Klappenpositionen und -zustände wird das Situationsbewusstsein der Bediener verbessert, die Lüftungs-, Luftstrom- oder Prozessabluftsysteme in WinCC Unified- und WinCC V8-Umgebungen steuern.

Hauptmerkmale

• Dynamische Bewegungssteuerung: Die Eigenschaft DamperOpening ermöglicht eine flüssige Echtzeit-Animation der Klappenmechanik und spiegelt direkt den physischen Zustand der Feldgeräte wider.
• Mehrsegment-Sichtbarkeit: Steuern Sie die Sichtbarkeit jedes Klappenabschnitts einzeln über die Booleschen Werte ShowRedShutter, ShowGrayShutter, ShowYellowShutter und ShowGreenShutter.
• Vektorbasierte Skalierbarkeit: Als Dynamic SVG bleibt die Grafik bei jeder Auflösung scharf und klar – von kleinen Mobilpanels bis hin zu großen Leitstellen-Displays.

Anpassung

Dieses Control bietet 10 konfigurierbare Eigenschaften für eine tiefe Integration. Sie können den BasicColor für den Klappenrahmen passend zu Ihrem UI-Theme festlegen. Darüber hinaus verfügt jeder Klappenabschnitt (Rot, Grau, Gelb und Grün) über eine eigene Farbeigenschaft, z. B. RedShutterColor und GreenShutterColor, sodass Sie ohne benutzerdefiniertes Scripting Farbcodes zur Darstellung bestimmter Prozesszustände, Materialtypen oder Sicherheitszustände verwenden können.

Anwendungsfälle

Ideal für HLK-Überwachung, industrielle Reinraumlüftung, Statusanzeigen für Brandschutzklappen und Chemieabluftmanagement, wo die Unterscheidung zwischen verschiedenen Luftpfaden oder Klappenzuständen für Sicherheit und Effizienz entscheidend ist.

Kompatibilität

Vollständig optimiert für WinCC Unified (PC und Comfort Panels) und WinCC V8. Die Integration ist nahtlos: Ziehen Sie einfach das SVG in Ihr Projekt und binden Sie die Eigenschaften an Ihre PLC-Tags.

⚠️ KI-generiert: Diese Komponente dynamic SVG wurde automatisch mittels KI erstellt. Bitte stellen Sie sicher, dass sie in einer Sandbox-Umgebung gründlich getestet und validiert wird, bevor Sie sie in Produktionssystemen einsetzen.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor dem Einsatz in Produktionsumgebungen zu testen und zu validieren.
