Über das Pareto-Diagramm

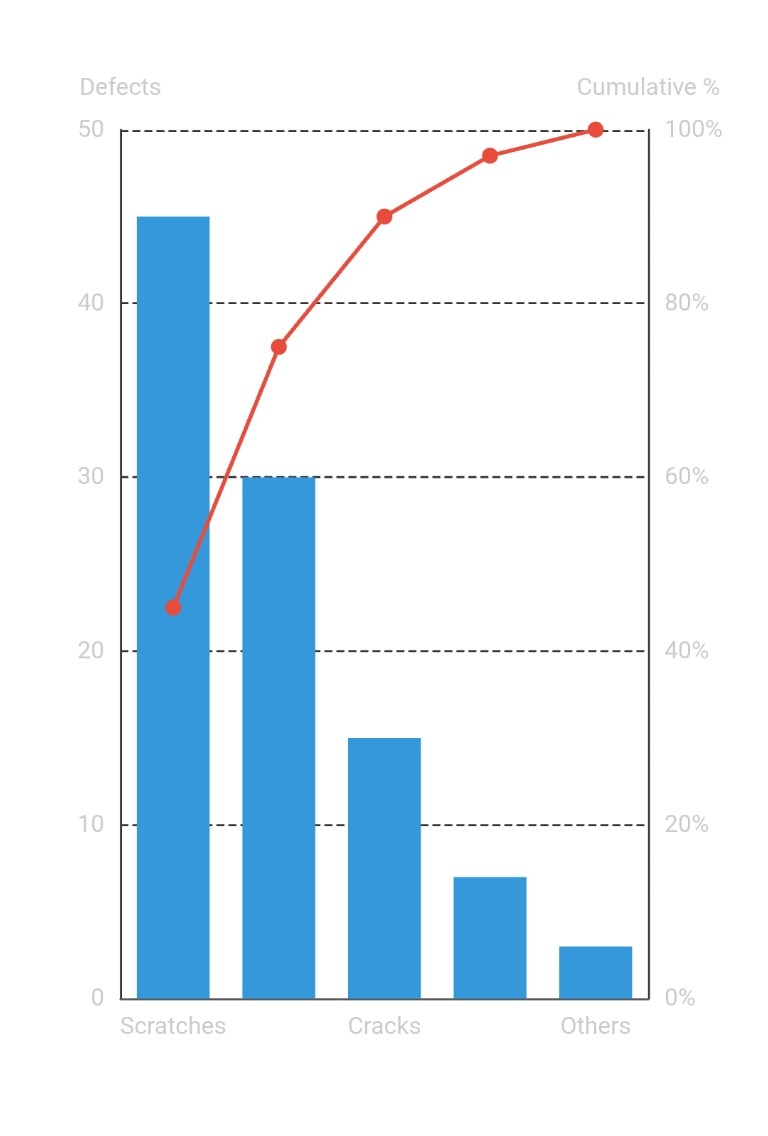

Das Pareto-Diagramm ist ein professionelles Custom Web Control, das für industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Es stellt ein leistungsstarkes Visualisierungstool bereit, das Daten automatisch in absteigender Reihenfolge sortiert und absolute Werte als Balken sowie eine kumulative prozentuale Linie anzeigt. Dieses Control ist unerlässlich, um die wichtigsten Einflussfaktoren in einem Datensatz zu identifizieren, und folgt der 80/20-Regel zur Prozessoptimierung innerhalb von WinCC Unified und WinCC V8.

Hauptmerkmale

  • Automatisierte Analyse: Berechnet automatisch die Pareto-Verteilung und die kumulierten Summen aus dem Eingabedaten-Array.
  • Synchronisierung der Doppelachse: Verfügt über eine primäre Y-Achse für absolute Werte und eine sekundäre Y-Achse für Prozente, was eine klare Datenkorrelation gewährleistet.
  • Interaktive Elemente: Enthält das OnPointClick-Event, mit dem Bediener bestimmte HMI-Aktionen auslösen oder beim Auswählen von Datenpunkten in Details hineinzoomen können.
  • Dynamische Methoden: Integrierte Methoden refresh und exportAsImage ermöglichen eine Echtzeit-Neuberechnung der Daten sowie sofortige Reporting-Funktionen.

Anpassung

Das Control bietet 8 konfigurierbare Eigenschaften, um Ihrem Corporate Design und Ihren funktionalen Anforderungen zu entsprechen. Sie können backgroundColor, barColor und lineColor definieren, um eine hohe Sichtbarkeit sicherzustellen. Die Beschriftungen sind über leftAxisTitle und rightAxisTitle vollständig anpassbar, während die Eigenschaften animationDuration und showGrid es Ihnen ermöglichen, die visuelle Performance und Übersichtlichkeit des Dashboards feinabzustimmen.

Anwendungsfälle

Ideal für Qualitätskontroll-Dashboards zur Identifikation häufiger Fehlertypen, Stillstandsanalysen in Fertigungslinien sowie Energieverbrauchsüberwachung, bei der die größten Verbraucher für die Effizienz entscheidend sind.

Kompatibilität

Vollständig kompatibel mit WinCC Unified (TIA Portal) und WinCC V8. Das Control ist für leistungsstarke Industrie-Hardware und webbasierte Clients optimiert.

💡 TIA Portal-Hinweis: Denken Sie daran, die Option „Read only" in TIA Portal zu deaktivieren, wenn Sie ein Tag an eine Eigenschaft binden, die vom Custom Web Control aus beschrieben werden muss. Andernfalls kann der CWC die HMI-Tags nur lesen, aber nicht beschreiben.

⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI erstellt. Bitte testen und validieren Sie es vor dem Einsatz in Produktionsumgebungen.

⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Anwender sind für das Testen und Validieren vor dem Einsatz in Produktionsumgebungen verantwortlich.
