Dynamic SVG
Über den Leistungstransformator

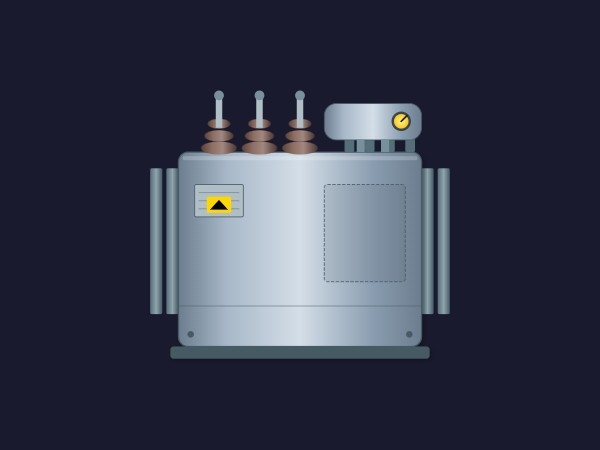

Der Leistungstransformator ist eine hochwertige Dynamic SVG-Komponente, die für die professionelle SCADA- und HMI-Visualisierung entwickelt wurde. Das Asset ist speziell als Verteilereinheit von 13.8 kV zu 0.4 kV modelliert und bietet eine realistische Frontalansicht kritischer elektrischer Infrastruktur. Es verfügt über eine hochwertige Metalloptik mit gebürsteten Stahlblau-Tönen und mehrstufigen Verläufen, die eine raffinierte 3D-Tiefe erzeugen, und ist somit ideal für moderne industrielle Dashboards.
Hauptmerkmale
- Hochdetailliertes Rendering: Beinhaltet realistische Hochspannungs-Porzellanisolatoren, Niederspannungsanschlüsse und vertikale Kühler mit tiefensimulierenden Verläufen.
- Dynamische visuelle Rückmeldung: Verfügt über einen integrierten Ölausdehnungsbehälter mit funktionaler Ölstandsanzeige sowie einen Hauptbehälter, der dynamische Farbwechsel unterstützt.
- Industrietaugliches Design: Mit einer klaren, professionellen Farbpalette aus Stahl, Porzellanbraun und Ölgelb, optimiert für hochsichtbare Leitstand-Umgebungen.
Anpassung
Das Steuerelement ist für die nahtlose Integration mit industriellen Tags ausgelegt. Über die Eigenschaft BasicColor können Ingenieure die Hervorhebungsfarbe des Behälters dynamisch ändern, um verschiedene Betriebszustände wie Normalbetrieb, thermische Warnungen oder kritische Alarmzustände darzustellen. Die SVG-Struktur unterstützt außerdem interne Bindings für die Ölstandüberwachung und temperaturbasierte visuelle Effekte.
Anwendungsfälle
Diese Komponente eignet sich perfekt für die Überwachung des Stromnetzes, Anzeigen der Umspannwerkautomatisierung, Übersichten zur Fabrikstromverteilung und Dashboards von Energiemanagementsystemen (EMS), bei denen eine klare Visualisierung der Spannungstransformation erforderlich ist.
Kompatibilität
Vollständig kompatibel mit WinCC Unified und WinCC V8. Das Asset wird als Standard-dynamic SVG bereitgestellt, das direkt in Ihre Grafikbibliothek importiert und ohne zusätzliche Skripterstellung an PLC-Tags gebunden werden kann.
Hinweis: Dieses dynamic SVG wurde mit KI-Technologie erstellt. Es wird empfohlen, alle visuellen Bindings und das Leistungsverhalten in Ihrer spezifischen HMI-Laufzeitumgebung vor der endgültigen Bereitstellung zu überprüfen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mit KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Die Benutzer sind dafür verantwortlich, es vor der Verwendung in Produktionsumgebungen zu testen und zu validieren.
