Custom Web Control
Über das Radar-Diagramm

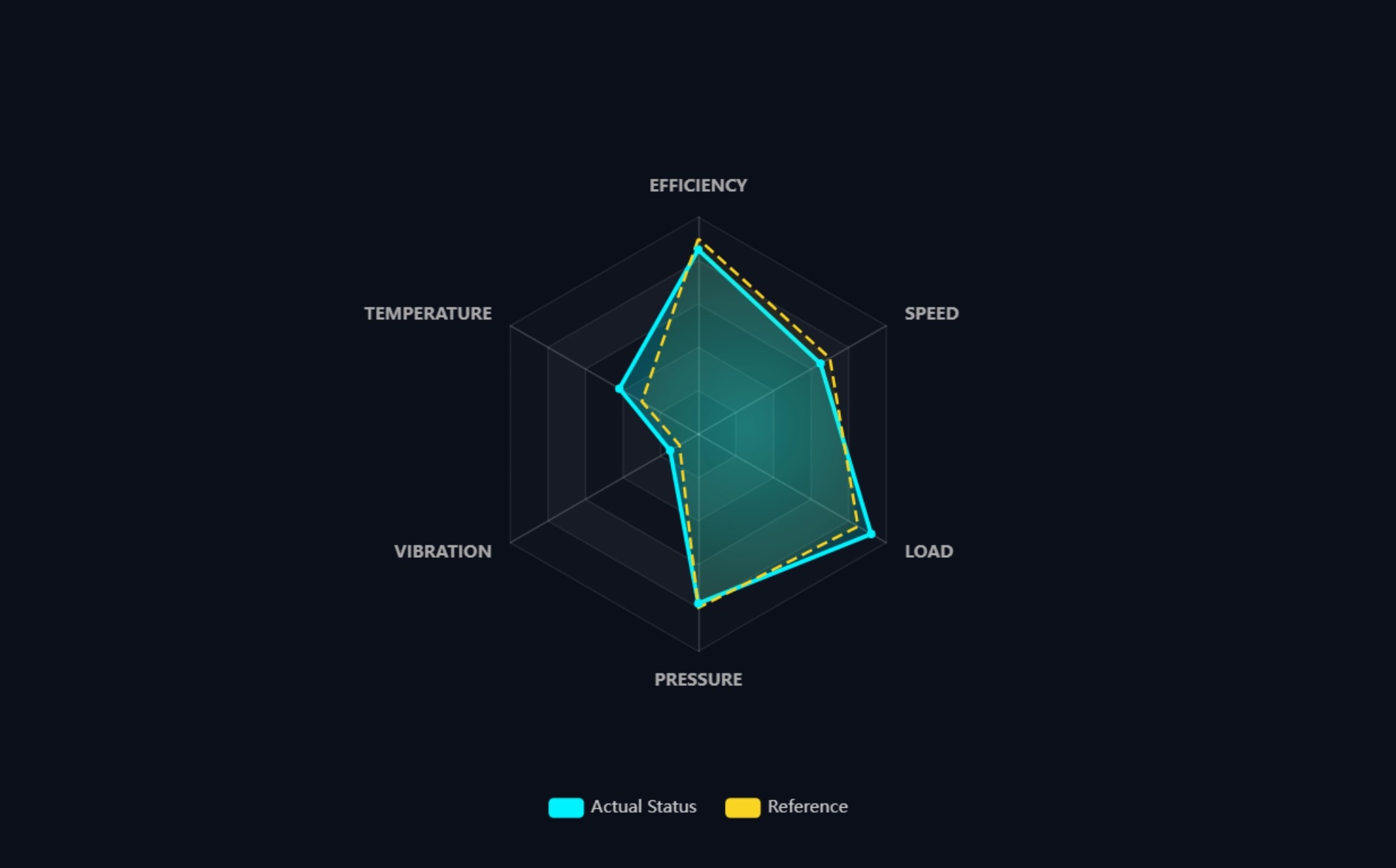

Das Radar-Diagramm ist eine anspruchsvolle Custom Web Control (CWC), die für leistungsstarke industrielle Visualisierung in WinCC Unified und WinCC V8 entwickelt wurde. Sie ermöglicht Ingenieuren und Bedienern, mehrere quantitative Variablen über verschiedene Kategorien hinweg in einem einzigen, intuitiven Spinnennetz-Layout zu vergleichen und bietet so eine ganzheitliche Sicht auf die Prozessleistung und den Systemzustand.
Hauptmerkmale
- Multivariater Vergleich: Gleichzeitige Visualisierung komplexer Datensätze über mehrere Achsen, die in der Eigenschaft indicators definiert sind.
- Interaktive Datenverarbeitung: Das Ereignis PointClicked ermöglicht eine nahtlose Integration in HMI-Logik und erlaubt Drill-down-Aktionen oder detaillierte Statusberichte, wenn ein bestimmter Datenknoten ausgewählt wird.
- Dynamische Gestaltung: Erweiterte Serien-Stiloptionen mit Füllopazität und sanften Übergängen, unterstützt durch die Eigenschaft animationDuration.
- Industrielle Integration: Native Unterstützung für TIA Portal- und WinCC V8-Projekte mit direkter Bindung an PLC-Tags.
Anpassung
Ingenieure können das Erscheinungsbild des Controls über 7 anpassbare Eigenschaften vollständig individualisieren. Gestalten Sie die Oberfläche mit backgroundColor und labelColor, um sie an Unternehmensdesignstandards oder dunkle Leitstände anzupassen. Definieren Sie Achsennamen und maximale Skalen über das Array indicators und speisen Sie Live-Prozessdaten über das Array series ein. Sie können auch Kontext mit einem dynamischen chartTitle bereitstellen und die Eigenschaft showLegend für übersichtlichere Layouts auf kleineren Bedienpaneelen umschalten.
Anwendungsfälle
- Maschinenleistungs-Profiling: Vergleich von Ist- und Zielmetriken über verschiedene Betriebsmodi.
- Qualitätskontrolle: Visualisierung von Abweichungen über mehrere Sensormesswerte in einer einzigen Ansicht.
- Energiemanagement: Benchmarking von Verbrauchsmustern über verschiedene Produktionslinien oder Schichten.
Kompatibilität
Funktioniert mit WinCC Unified (TIA Portal) und WinCC V8. Umfasst vollständige Unterstützung für industrielle Web-Umgebungen und moderne Touch-Panels.
💡 TIA Portal-Hinweis: Denken Sie daran, die Option „Read only" in TIA Portal zu deaktivieren, wenn Sie einen Tag an eine Eigenschaft binden, die von der Custom Web Control aus beschrieben werden muss. Andernfalls kann die CWC die HMI-Tags nur lesen, aber nicht in sie schreiben.
⚠️ KI-generiert: Dieses custom web control wurde automatisch mittels KI generiert. Bitte testen und validieren Sie es, bevor Sie es in Produktionsumgebungen einsetzen.
