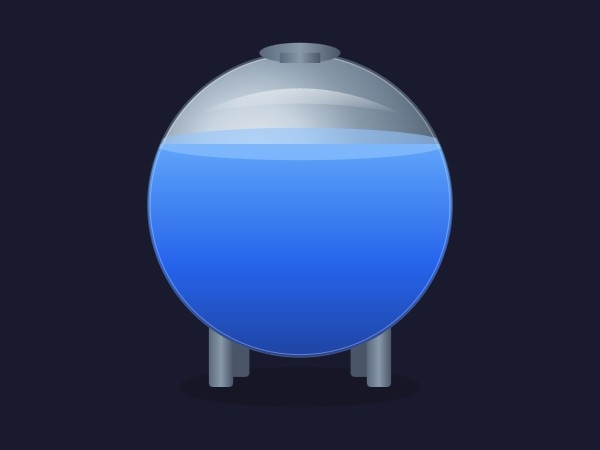

Kugelförmiger Speichertank | Dynamic SVG | WinCC Unified & V8

Dynamic SVG

Über den kugelförmigen Speichertank

Der Kugelförmige Speichertank ist eine leistungsstarke Dynamic SVG-Komponente, die speziell für industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Sie bietet eine realistische und intuitive Visualisierung von Druck- oder Chemiebehältern und ermöglicht es dem Bedienpersonal, kritische Füllstände auf einen Blick zu überwachen. Optimiert sowohl für WinCC Unified als auch für WinCC V8, lässt sich diese Komponente nahtlos in moderne Automatisierungsabläufe integrieren.

Hauptmerkmale

• Dynamische Füllstandsvisualisierung: Die Eigenschaft FillLevel sorgt für eine präzise vertikale Skalierung, die Echtzeit-Prozessdaten aus dem Feld widerspiegelt.
• Erweitertes visuelles Styling: Enthält einen Schalter ShowGloss, der dem Tankmantel professionelle Tiefe und 3D-Realismus für hochwertige Dashboards verleiht.
• Strukturelle Vielseitigkeit: Bediener können die Elemente ShowSupports und ShowHatch dynamisch ein- oder ausblenden, um sie an die spezifische physische Installation des Behälters anzupassen.

Anpassung

Dieses Steuerelement bietet 10 anpassbare Eigenschaften, um eine Übereinstimmung mit den P&ID-Standards Ihrer Anlage sicherzustellen. Sie können den BasicColor für den Tankmantel, LiquidColor für den gelagerten Inhalt und SupportColor für die strukturelle Basis festlegen. Der ShellStrokeColor ermöglicht eine klare Umrandung, während HatchColor dafür sorgt, dass Wartungszugangspunkte deutlich sichtbar sind. Alle Parameter, einschließlich Sichtbarkeitsschaltern wie ShowFillLevel, lassen sich direkt an PLC tags binden, ohne komplexe Skripte zu benötigen.

Anwendungsfälle

Ideal zur Überwachung von LNG-Speichern (Liquefied Natural Gas), Druckchemiereaktoren, Wasseraufbereitungsanlagen und pharmazeutischen Verarbeitungsanlagen, in denen kugelförmige Behälter für die Hochdruck-Flüssigkeitsspeicherung Standard sind.

Kompatibilität

Vollständig kompatibel mit WinCC Unified (PC und Unified Comfort Panels) sowie WinCC V8. Die Komponente folgt dem Standardformat SVG HMI für eine einfache Drag-and-Drop-Implementierung in Ihre Siemens Engineering-Bibliothek.

⚠️ Haftungsausschluss: Diese dynamic SVG-Komponente wurde mittels KI-Technologie erstellt. Anwender sollten umfassende Tests und Validierungen in einer Nicht-Produktionsumgebung durchführen, bevor sie in kritischen industriellen Prozessen eingesetzt wird.

⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Anwender sind für Tests und Validierung verantwortlich, bevor sie es in Produktionsumgebungen einsetzen.
