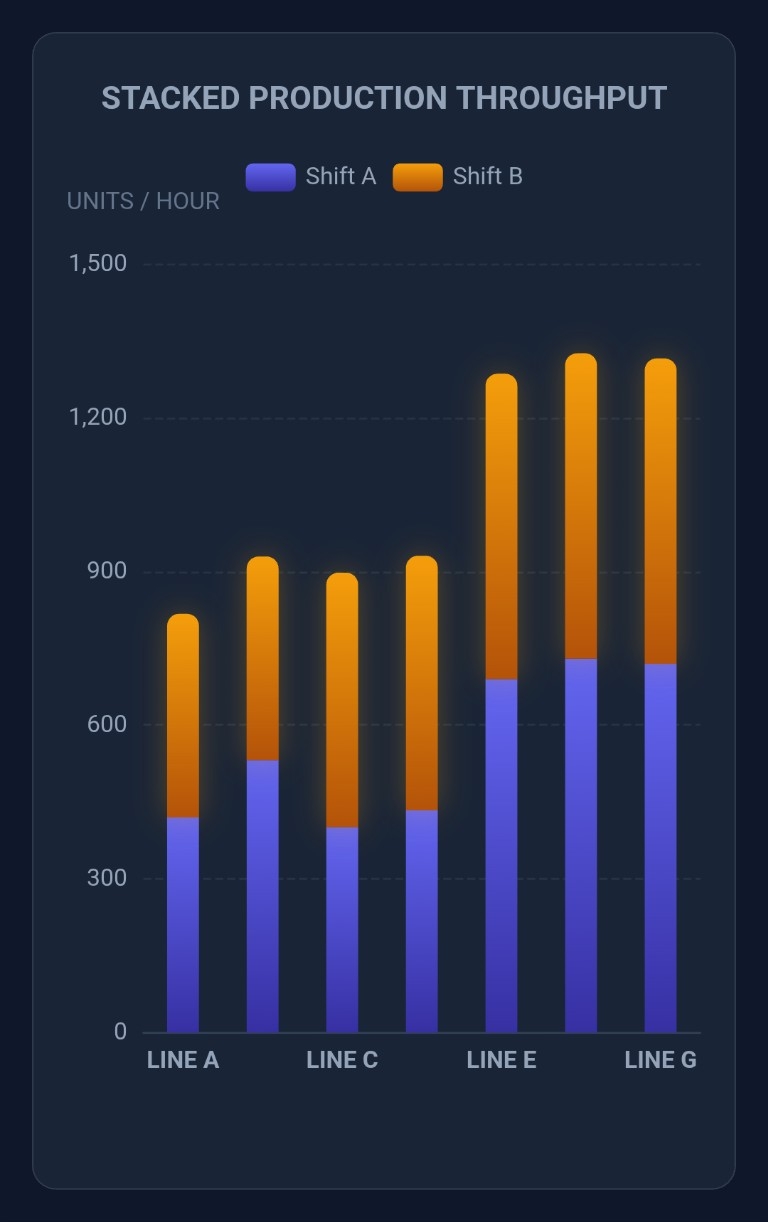

Über das gestapelte Balkendiagramm

Das gestapelte Balkendiagramm ist ein robustes Custom Web Control (CWC), das speziell für anspruchsvolle industrielle Überwachungsaufgaben entwickelt wurde. Es verwandelt komplexe Produktionsdaten in klare, umsetzbare Erkenntnisse, indem es mehrere Datenreihen in einzelnen, zusammenhängenden Balken übereinander darstellt. Konzipiert für den modernen Shopfloor, bietet es hohen visuellen Kontrast und eine intuitive Benutzeroberfläche, die es Bedienern ermöglicht, Produktionsengpässe und Leistungstrends auf einen Blick zu erkennen.

Hauptmerkmale

• Visualisierung mehrerer Datenreihen: Vergleichen Sie mehrere Metriken innerhalb einer einzigen Kategorie, um die Gesamtleistung im Verhältnis zur Einzelleistung der Komponenten zu verstehen.
• Industrietauglicher Kontrast: Hochsichtbare Farbverläufe stellen sicher, dass die Daten sowohl in dunklen Leitwarten als auch in hellen Produktionsumgebungen gut lesbar bleiben.
• Sofortige Berichte: Die integrierte exportAsImage-Funktionalität ermöglicht es Bedienern, aktuelle Diagrammansichten als PNG-Dateien für sofortige Schichtberichte zu erfassen und herunterzuladen.
• Optimierte Leistung: Die Methode refreshChart stellt sicher, dass die Visualisierung synchron mit den Live-PLC-Daten bleibt, ohne die HMI-Reaktionsfähigkeit zu beeinträchtigen.

Anpassung

Dieses Steuerelement bietet umfangreiche Konfigurationsoptionen über die Eigenschaftsschnittstelle von WinCC. Ingenieure können die visuelle Umgebung über die Eigenschaft backgroundColor definieren, um sie an bestehende HMI-Designs anzupassen. chartTitle und yAxisTitle liefern wesentlichen Kontext für die Bediener, während xAxisLabels dynamische JSON-Arrays für flexible Kategoriebenennungen akzeptiert. Die Daten werden über das Array series verwaltet, was eine granulare Kontrolle über Farben und Werte für jede gestapelte Schicht ermöglicht.

Anwendungsfälle

• Produktionsdurchsatz: Überwachen und vergleichen Sie die Leistung über mehrere Fertigungslinien oder Schichten hinweg, um die Ressourcenzuteilung zu optimieren.
• Versorgungsüberwachung: Verfolgen Sie den gesamten Anlagenenergieverbrauch, aufgeschlüsselt nach bestimmten Abteilungen oder Versorgungsarten wie Strom, Wasser und Druckluft.

Kompatibilität

Das gestapelte Balkendiagramm ist vollständig kompatibel mit WinCC Unified (TIA Portal) und WinCC V8. Es unterstützt die direkte PLC-Tag-Bindung und stellt sicher, dass Ihre industriellen Dashboards Echtzeit-Prozessbedingungen mit minimaler Latenz widerspiegeln.

Diese Produktbeschreibung wurde mit Unterstützung von KI-Technologie erstellt, um technische Genauigkeit und professionelle Marketingstandards für Komponenten der industriellen Automatisierung zu gewährleisten.

⚠️ KI-generiert: Dieses custom web control wurde automatisch mithilfe von KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Benutzer sind dafür verantwortlich, es vor der Verwendung in Produktionsumgebungen zu testen und zu validieren.
