Dynamic SVG

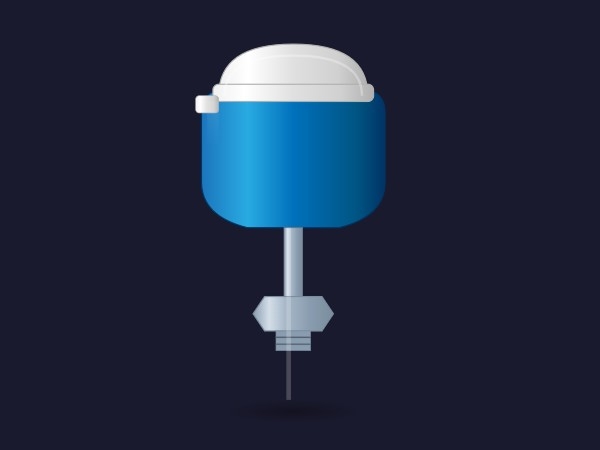

Über den Temperatursensor
Der Temperatursensor ist eine leistungsstarke Dynamic SVG-Komponente, die speziell für moderne industrielle SCADA- und HMI-Umgebungen entwickelt wurde. Diese vielseitige Grafik bietet eine realistische Darstellung von Temperaturinstrumenten und ermöglicht es Ingenieuren, intuitive und hochauflösende Prozessvisualisierungen innerhalb der Plattformen WinCC Unified und WinCC V8 zu erstellen.
Hauptmerkmale
- Dynamische visuelle Rückmeldung: Echtzeit-Sichtbarkeitssteuerung für kritische mechanische Komponenten.
- Flexible Geometrie: Anpassbare Fühlerabmessungen, um den Spezifikationen der physischen Feldgeräte zu entsprechen.
- Hochauflösende Darstellung: Vektorbasiertes SVG sorgt für gestochen scharfe Bilder bei jeder Zoomstufe auf industriellen Panels.
Anpassung
Diese Komponente bietet umfangreiche Konfigurationsmöglichkeiten über 7 dedizierte Eigenschaften. Anwender können die Eigenschaften BasicColor und SteelColor an Unternehmensstandards oder Prozesszustände anpassen. Die Eigenschaft CapColor ermöglicht eine spezifische Kennzeichnung elektrischer Gehäuse, während die Eigenschaft ProbeInsertionDepth eine dynamische Skalierung des unteren Schafts ermöglicht, um tatsächliche Tank- oder Rohrabmessungen widerzuspiegeln. Sichtbarkeitsschalter wie ShowSensorHead, ShowProcessConnection und CableGlandVisibility bieten die Flexibilität, verschiedene Sensormodelle – von einfachen Fühlern bis hin zu vollständig gekapselten Transmittern – mit einem einzigen dynamischen Objekt darzustellen.
Anwendungsfälle
- Prozessheizung und -kühlung: Visualisierung von RTDs und Thermoelementen in Mantelbehältern.
- HLK-Systeme: Überwachung von Kanal- und Rohrtemperaturen in der Gebäudeautomation.
- Lebensmittel und Getränke: Darstellung hygienischer Temperaturfühler in Pasteurisierungsschleifen.
Kompatibilität
Vollständig optimiert für WinCC Unified und WinCC V8. Die Komponente unterstützt direkte Tag-Bindings für alle Eigenschaften und gewährleistet eine nahtlose Integration in TIA Portal- und klassische WinCC-Engineering-Workflows.
⚠️ KI-generiert: Dieses dynamic SVG wurde automatisch mittels KI erstellt. Bitte überprüfen Sie das visuelle Verhalten und die Property-Bindings in einer Testumgebung, bevor Sie es in Produktionssysteme einsetzen.
⚠️ KI-generiert: Dieses dynamic svg wurde automatisch mittels KI-Technologie erstellt. Es kann Fehler oder unerwartetes Verhalten enthalten. Anwender sind für das Testen und Validieren vor dem Einsatz in Produktionsumgebungen verantwortlich.
