Dynamic SVG
À propos du Compresseur d'air

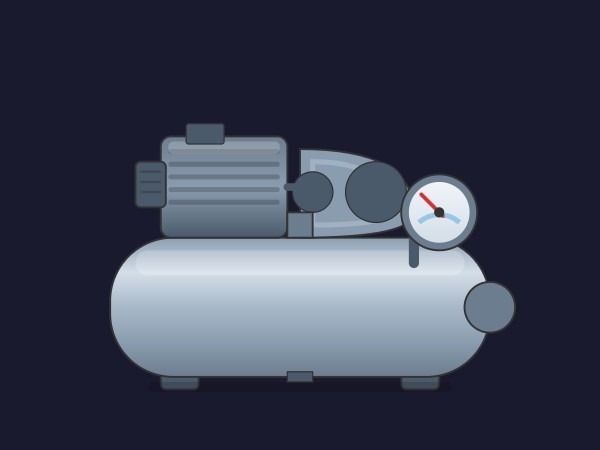

Le Compresseur d'air est un composant Dynamic SVG haute fidélité conçu pour la visualisation professionnelle en SCADA et HMI. Il fournit une élévation frontale réaliste d'un réservoir horizontal industriel avec ensemble moteur, mettant en œuvre des dégradés linéaires multi-stops avancés simulant des finitions acier brossé et chrome. Ce composant est conçu pour offrir aux opérateurs une représentation visuelle intuitive et à fort contraste des systèmes d'énergie pneumatique directement dans leur environnement de surveillance.
Fonctionnalités clés
- Retour visuel dynamique : l'aiguille de manomètre intégrée et les mises en valeur du moteur permettent une reconnaissance immédiate du statut.
- Esthétique industrielle : l'ombrage cylindrique réaliste et les textures métalliques garantissent un rendu professionnel pour les salles de contrôle modernes.
- Performances optimisées : l'architecture légère SVG assure un rendu fluide même sur des panneaux HMI à ressources limitées.
- Intégration transparente : prise en charge native des propriétés dynamiques WinCC et de la liaison de tags HMI.
Personnalisation
Le Compresseur d'air offre 6 propriétés spécifiques pour une intégration approfondie avec les données de votre PLC. Utilisez BasicColor et MotorColor pour aligner l'unité sur le code couleur de votre installation. La propriété PressureValue pilote la rotation de l'aiguille du manomètre intégré, tandis que MotorRunning active ou désactive les mises en valeur actives. Pour le détail mécanique, PulleyRotation permet un mouvement animé, et ShowBeltGuard offre la possibilité de basculer la visibilité des composants de sécurité selon le modèle de machine spécifique.
Cas d'utilisation
Ce composant est idéal pour les tableaux de bord d'automatisation d'usine, la surveillance des stations d'air comprimé, le diagnostic des systèmes pneumatiques et les écrans de gestion des utilités où la pression en temps réel et l'état du moteur sont critiques.
Compatibilité
Entièrement compatible avec WinCC Unified et WinCC V8. Le composant est fourni sous forme de fichier SVGHMI standard, prêt pour un déploiement par glisser-déposer dans votre environnement d'ingénierie.
Remarque : ce dynamic SVG a été généré à l'aide de la technologie IA. Il est recommandé de vérifier toutes les liaisons de propriétés et les comportements visuels au sein de l'environnement de votre projet HMI spécifique avant le déploiement final.
