Dynamic SVG

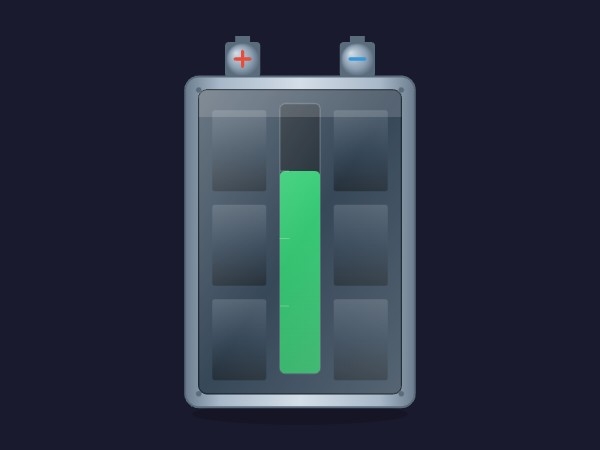

À propos du Banc de batteries
Le Banc de batteries est un composant Dynamic SVG haute fidélité spécialement conçu pour la surveillance de la production et du stockage d'énergie photovoltaïque (PV). Doté d'une esthétique métallique professionnelle, ce composant offre une visualisation claire et intuitive des systèmes de stockage d'énergie par batteries (BESS) dans des environnements industriels SCADA, permettant aux opérateurs de surveiller les réserves d'énergie en un coup d'œil.
Caractéristiques principales
- Visualisation dynamique du niveau : L'indicateur vertical de charge fournit un retour en temps réel sur l'état du stockage d'énergie.
- Conception de qualité industrielle : Dispose d'un boîtier réaliste en acier brossé avec des dégradés de haute qualité et des détails de cosses de connexion.
- Architecture multi-cellules : Visualise un ensemble empilé de six cellules internes de batterie pour une représentation plus détaillée de l'armoire de stockage.
- Effets de profondeur visuelle : Comprend une superposition en verre commutable et des reflets métalliques pour correspondre aux normes modernes de conception HMI.
Personnalisation
Le Banc de batteries offre une configuration étendue via ses propriétés intégrées. Les utilisateurs peuvent ajuster ChargeLevel (0–100) pour refléter la capacité en temps réel et modifier LevelColor pour indiquer différents états tels que la charge ou des niveaux critiques bas. L'apparence visuelle peut être affinée à l'aide de BasicColor, TerminalColor et CellColor pour correspondre à l'identité visuelle de l'entreprise ou à des normes électriques spécifiques. De plus, la propriété ShowGlass permet de basculer entre une finition en verre mat ou réfléchissant.
Cas d'utilisation
Ce composant est idéal pour les tableaux de bord d'énergie renouvelable, les systèmes de surveillance de fermes solaires, les interfaces de contrôle de microréseaux et les affichages de gestion d'alimentation de secours industrielle.
Compatibilité
Entièrement optimisé pour WinCC Unified et WinCC V8. Le format SVG assure une mise à l'échelle parfaite sans pixellisation sur les écrans haute résolution des salles de contrôle. Importez simplement le fichier et liez les propriétés directement à vos tags PLC.
Remarque : Ce dynamic SVG a été généré à l'aide de la technologie IA. Il est recommandé de vérifier tous les bindings visuels et le comportement en performance au sein de votre environnement HMI spécifique avant le déploiement final.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables de le tester et de le valider avant toute utilisation en environnement de production.
