Graphique à barres Bullet | Custom Web Control | WinCC Unified et V8

9 téléchargements
Gratuit

Créé avec le générateur IA HMIx

Cette ressource a été créée avec l'IA sur ai.hmix.tech. Décrivez votre besoin et générez vos propres contrôles HMI en quelques minutes — gratuitement.

Custom Web Control

À propos du Graphique à barres Bullet

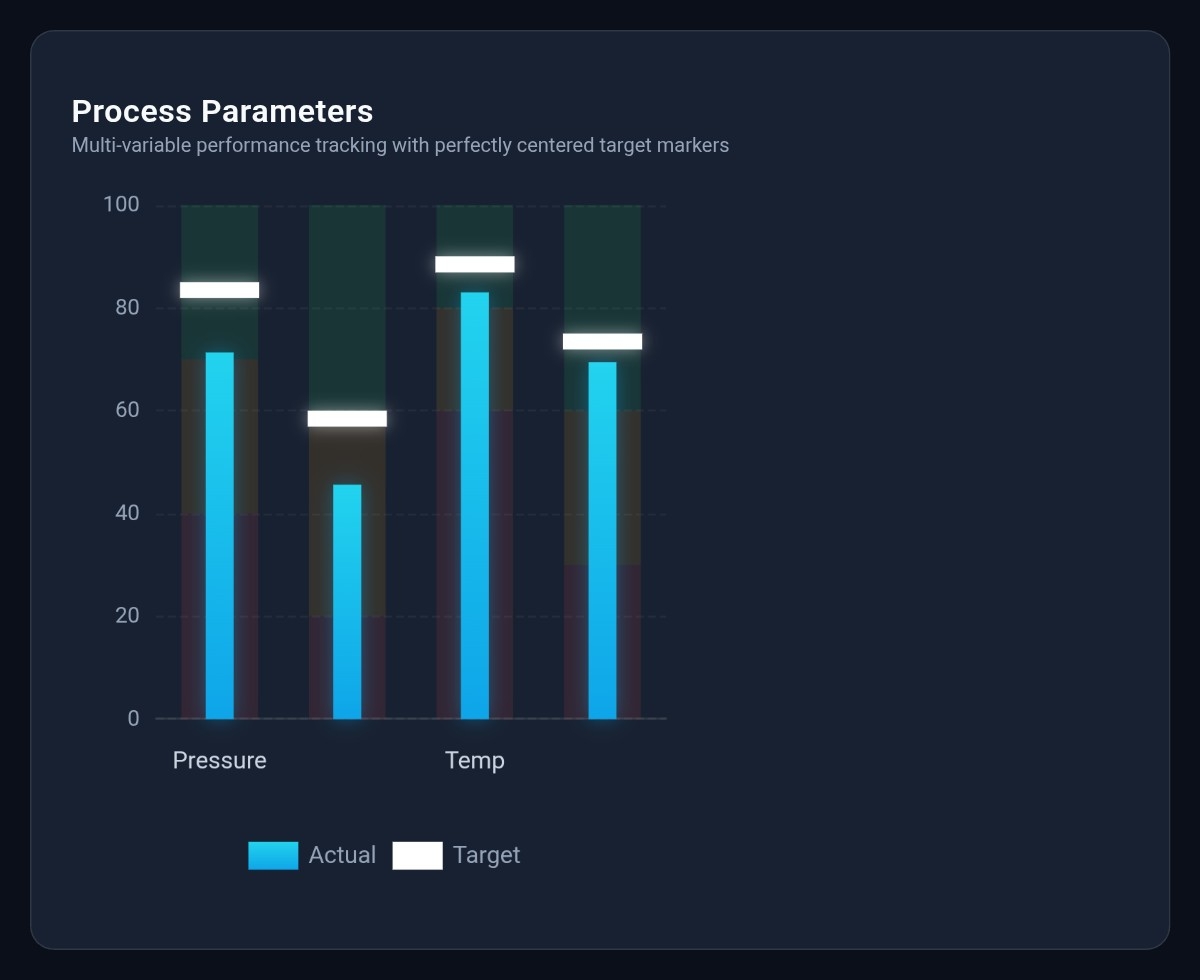

Le Graphique à barres Bullet est un composant de visualisation haute performance conçu pour les environnements modernes SCADA et HMI. Il fournit un format rationalisé et dense en données pour suivre plusieurs variables de processus par rapport à des objectifs de performance spécifiques et à des plages de qualité définies. Ce contrôle est optimisé pour les tâches de surveillance à haute pression où l'espace et la clarté sont primordiaux, offrant une alternative supérieure aux indicateurs traditionnels dans les mises en page de tableaux de bord complexes.

Fonctionnalités clés

  • Surveillance multi-variable : gérez et affichez efficacement une liste de points de données de processus à l'aide du tableau dynamique parameters.
  • Alignement de précision : utilisez la propriété horizontalOffset pour obtenir un positionnement au pixel près des indicateurs sur les barres d'état d'arrière-plan, garantissant une précision visuelle sur différentes résolutions d'écran.
  • Exploration interactive : intègre l'événement OnParameterSelected, permettant aux opérateurs de déclencher des actions HMI spécifiques, une navigation ou des fenêtres contextuelles détaillées lors de l'interaction avec des barres individuelles.
  • Mises à jour dynamiques : inclut une méthode dédiée refreshChart pour garantir que l'interface utilisateur reflète immédiatement les données les plus récentes du terrain.

Personnalisation

Les ingénieurs peuvent adapter entièrement le contrôle aux normes de l'entreprise grâce à 9 propriétés configurables. Définissez le contexte visuel avec les chaînes title et subtitle, et personnalisez la palette de couleurs à l'aide de backgroundColor, actualColor et targetColor. Les dimensions physiques des indicateurs de données sont réglables via actualBarWidth et targetMarkerWidth, ce qui permet une hiérarchie visuelle claire entre les valeurs courantes et les consignes.

Cas d'utilisation

Ce contrôle est idéal pour surveiller le débit des lignes de production, suivre la consommation d'énergie par rapport aux bases horaires et visualiser les seuils de sécurité pour les niveaux de réservoirs ou les vitesses des moteurs en automatisation des processus.

Compatibilité

Entièrement compatible avec WinCC Unified (TIA Portal) et WinCC V8. Conçu pour une intégration transparente avec les types de tags PLC standard et les propriétés dynamiques HMI.

💡 Rappel TIA Portal : n'oubliez pas de décocher l'option « Read only » dans TIA Portal lorsque vous liez un tag à une propriété qui doit être écrite depuis le Custom Web Control. Sinon, le CWC ne pourra que lire les tags HMI et non y écrire.

⚠️ Généré par IA : Ce custom web control a été généré automatiquement à l'aide de l'IA. Veuillez tester et valider ses performances dans un environnement de pré-production avant de le déployer dans des environnements de production.

⚠️ Généré par IA : Ce custom web control a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables de le tester et de le valider avant de l'utiliser dans des environnements de production.
