Dynamic SVG

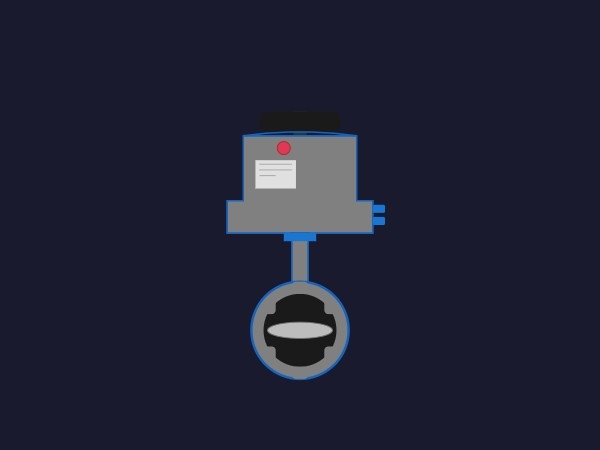

À propos de la vanne de régulation à papillon
La vanne de régulation à papillon est un composant Dynamic SVG haute performance conçu pour les environnements professionnels industriels de SCADA et de HMI. Cet asset offre une représentation réaliste et réactive du matériel de régulation de débit, permettant aux opérateurs de visualiser avec précision les états mécaniques et les conditions de procédé sur les plateformes WinCC Unified et WinCC V8.
Fonctionnalités clés
- Mouvement dynamique : visualisation en temps réel du disque de la vanne et du volant basée sur les données numériques de procédé.
- Retour visuel : couleurs d'état et d'accentuation intégrées pour mettre en évidence les états opérationnels ou des systèmes de tuyauterie spécifiques.
- Haute performance : l'architecture légère en SVG assure un rendu fluide même dans des vues de procédé complexes à forte densité de tags.
Personnalisation
Ce contrôle offre 7 propriétés distinctes pour une intégration approfondie dans votre projet d'automatisation. Utilisez BasicColor et AccentColor pour respecter les normes de l'entreprise ou les types de fluides, tandis que StrokeColor définit le contour du corps de l'actionneur. Les propriétés ValvePosition et HandwheelRotation permettent une animation mécanique précise. De plus, les utilisateurs peuvent activer le booléen ShowNameplate pour une interface plus épurée et piloter la propriété StatusColor pour refléter les alarmes ou les verrouillages.
Cas d'utilisation
- Traitement de l'eau : surveillance de la régulation de débit grand diamètre dans les réseaux de filtration et de distribution.
- Procédés chimiques : visualisation des points d'isolement dans les lignes d'alimentation des réacteurs.
- Systèmes CVC : gestion du débit d'air et de la distribution d'eau glacée dans les systèmes de gestion technique du bâtiment.
- Pétrole et gaz : représentation des vannes de régulation dans les applications de transport midstream.
Compatibilité
Entièrement optimisé pour WinCC Unified et WinCC V8. Le composant prend en charge les types HmiColor standard et le binding numérique de tags, ce qui en fait un choix polyvalent aussi bien pour les systèmes HMI modernes basés sur le web que pour les systèmes SCADA classiques.
Remarque : ce dynamic SVG a été généré automatiquement à l'aide de l'IA. Veuillez vous assurer de tester et de valider le comportement graphique et les bindings de propriétés dans votre environnement d'ingénierie spécifique avant de le déployer dans un système de production en service.
⚠️ Généré par IA : ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou présenter un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation dans des environnements de production.
