Dynamic SVG

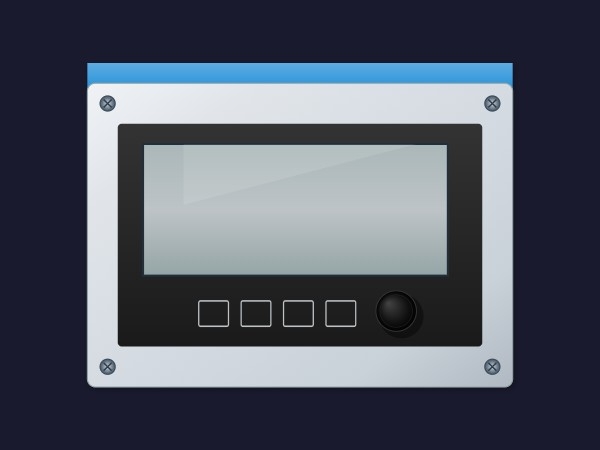

À propos de CM442 TRANSMITTER
Le CM442 TRANSMITTER est un composant Dynamic SVG haute fidélité conçu spécifiquement pour les environnements WinCC Unified et WinCC V8. Ce jumeau numérique offre une représentation réaliste d'un transmetteur d'analyse de liquides multi-paramètres, permettant aux ingénieurs de créer des interfaces professionnelles de surveillance de procédés qui reproduisent le matériel physique avec une précision exceptionnelle.
Fonctionnalités clés
- Conception photoréaliste : Éléments SVG méticuleusement conçus qui reproduisent l'esthétique industrielle des transmetteurs de terrain modernes.
- Retour visuel dynamique : Prise en charge intégrée de la rotation en temps réel et du basculement de visibilité pour refléter les conditions réelles du terrain.
- Intégration transparente : Optimisé pour les environnements SCADA haute performance avec liaison directe des propriétés aux tags PLC.
Personnalisation
Le CM442 TRANSMITTER propose 6 propriétés spécialisées pour une intégration approfondie dans votre conception HMI : BasicColor permet de personnaliser le boîtier, tandis que HeaderColor ajuste le branding dégradé supérieur. Les propriétés DisplayColor et ShowDisplay offrent un contrôle total sur la visibilité et le rétroéclairage de l'interface LCD. Pour l'interaction mécanique, la propriété KnobRotation permet le positionnement précis du cadran rotatif, et ButtonHighlight fournit des indications visuelles pour l'interaction de l'opérateur sur le bouton de commande principal.
Cas d'utilisation
- Traitement des eaux : Surveillance en temps réel du pH, de la conductivité ou des niveaux d'oxygène dissous.
- Procédés chimiques : Visualisation de l'état du transmetteur sur les tableaux de bord de contrôle des réacteurs.
- Agroalimentaire : Intégration d'une instrumentation réaliste dans les écrans de surveillance CIP (Clean-In-Place).
Compatibilité
Ce composant est entièrement compatible avec WinCC Unified et WinCC V8. Il est fourni au format standard Dynamic SVG, garantissant une importation facile et des performances natives sur toutes les plateformes modernes Siemens HMI.
Avertissement : Ce dynamic SVG a été généré automatiquement à l'aide de la technologie IA. Les utilisateurs doivent effectuer des tests et une validation complets dans leur environnement d'ingénierie spécifique avant de déployer ce composant dans des systèmes de production en direct ou critiques pour la sécurité.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation en environnement de production.
