Dynamic SVG
À propos du Ventilateur de refroidissement

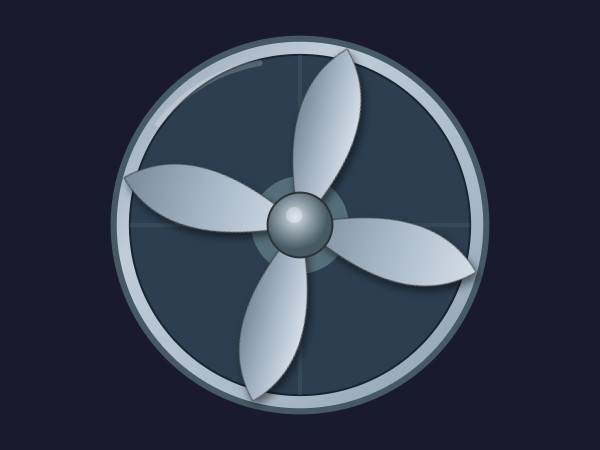

Le Ventilateur de refroidissement est un composant Dynamic SVG haute fidélité conçu pour la visualisation professionnelle SCADA et HMI. Doté d'une perspective réaliste de flux axial, ce contrôle présente une esthétique industrielle métallique avec des dégradés avancés simulant l'acier brossé et les finitions chromées. Il offre une représentation claire et intuitive des processus de ventilation et de refroidissement au sein de votre environnement d'automatisation.
Fonctionnalités clés
- Mouvement dynamique : L'ensemble des pales est entièrement rotatif, permettant une animation réaliste de la vitesse et de l'état du ventilateur à partir des données de process en temps réel.
- Visuels de qualité industrielle : Utilise des dégradés à 4 paliers et des profils de pales aérodynamiques pour garantir un rendu de haute qualité sur des pupitres opérateur haute résolution.
- Performances optimisées : Sa structure légère en SVG assure un rendu fluide et une faible charge CPU, même dans des tableaux de bord complexes.
Personnalisation
Ce composant offre une intégration poussée via cinq propriétés principales. Les utilisateurs peuvent ajuster BasicColor et MotorColor pour correspondre aux standards de l'entreprise ou aux types d'équipements. BladeColor peut être modifié pour distinguer les différents matériaux ou états du ventilateur, tandis que la propriété RotationAngle permet un contrôle précis de l'orientation et du mouvement du ventilateur. De plus, le commutateur booléen ShowHighlights active ou désactive les reflets de lumière réalistes pour s'adapter aux différentes conditions d'éclairage dans la conception HMI.
Cas d'utilisation
- Systèmes CVC : Surveillance des unités de traitement d'air et de la ventilation des bâtiments.
- Refroidissement de process : Visualisation des échangeurs thermiques et des ventilateurs de radiateur dans les machines industrielles.
- État du moteur : Indication du refroidissement actif des moteurs électriques et des variateurs de forte puissance.
Compatibilité
Entièrement compatible avec WinCC Unified et WinCC V8. Le contrôle est conçu pour une intégration transparente par glisser-déposer, prenant en charge la liaison directe de tags pour toutes les propriétés dynamiques sans nécessiter de script personnalisé.
Remarque : Ce dynamic SVG a été généré à l'aide d'une technologie d'IA. Il est recommandé de vérifier les performances visuelles et les liaisons de propriétés dans votre environnement d'ingénierie spécifique avant le déploiement final.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide d'une technologie d'IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation en environnement de production.
