Dynamic SVG
À propos du Débitmètre

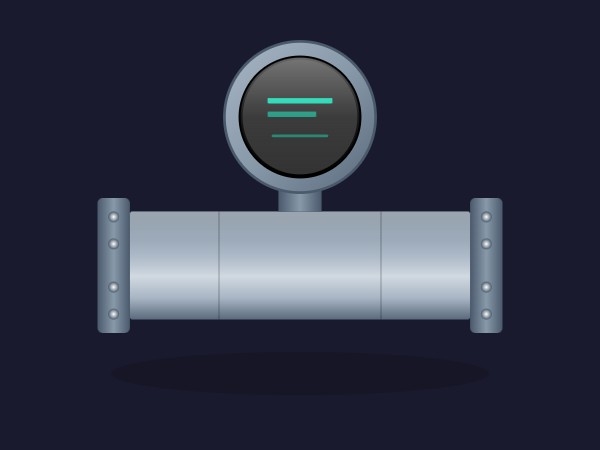

Le Débitmètre est un composant Dynamic SVG de qualité professionnelle, méticuleusement conçu pour les applications modernes d'SCADA et d'HMI industrielles. Également désigné par le terme Caudalímetro, cet actif polyvalent offre une représentation claire et haute fidélité des dispositifs de mesure de débit dans vos schémas de procédé. Conçu spécifiquement pour une intégration transparente, il permet aux ingénieurs de combler le fossé entre les données terrain complexes et une surveillance visuelle intuitive dans les environnements WinCC Unified et WinCC V8.
Fonctionnalités clés
- Visualisation dynamique des données : La propriété FlowValue permet la transformation en temps réel du contenu affiché, fournissant un retour visuel instantané des conditions du procédé.
- États opérationnels flexibles : Utilisez le commutateur DisplayEnabled pour gérer la visibilité, en veillant à ce que les opérateurs ne voient que les informations pertinentes pendant des phases spécifiques du procédé.
- Graphismes haute performance : En tant que Dynamic SVG vectoriel, le contrôle s'adapte parfaitement à toutes les résolutions d'écran sans perte de clarté ni de performance.
Personnalisation
Le Débitmètre offre 7 propriétés distinctes pour correspondre à l'image de marque et aux exigences fonctionnelles de votre installation. Les utilisateurs peuvent définir la BasicColor pour le corps principal, tandis que la FlangeColor et la TransmitterColor permettent une distinction détaillée entre les composants mécaniques. La DisplayColor peut être ajustée pour une lisibilité maximale, et le booléen ShowShadow ajoute une couche de profondeur à vos écrans HMI pour une esthétique plus moderne et professionnelle.
Cas d'utilisation
Ce composant est idéal pour surveiller la dynamique des fluides dans les stations de traitement des eaux, les lignes de traitement chimique et les réseaux de distribution de pétrole et de gaz. Il est tout aussi efficace dans les systèmes CVC et dans la fabrication agroalimentaire, où une visualisation précise du débit est essentielle à la sécurité et à l'efficacité opérationnelles.
Compatibilité
Entièrement optimisé pour WinCC Unified et WinCC V8. Le contrôle est prêt à être déployé immédiatement : importez simplement le SVG et liez les propriétés directement à vos tags PLC ou variables internes HMI.
⚠️ Généré par IA : Ce Dynamic SVG et sa documentation ont été générés automatiquement à l'aide de l'IA. Veuillez effectuer des tests et une validation approfondis dans votre environnement d'ingénierie spécifique avant tout déploiement dans des systèmes de production.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie d'IA. Il peut contenir des erreurs ou présenter un comportement inattendu. Les utilisateurs sont responsables de le tester et de le valider avant de l'utiliser dans des environnements de production.
