Dynamic SVG
À propos du Symbole de générateur

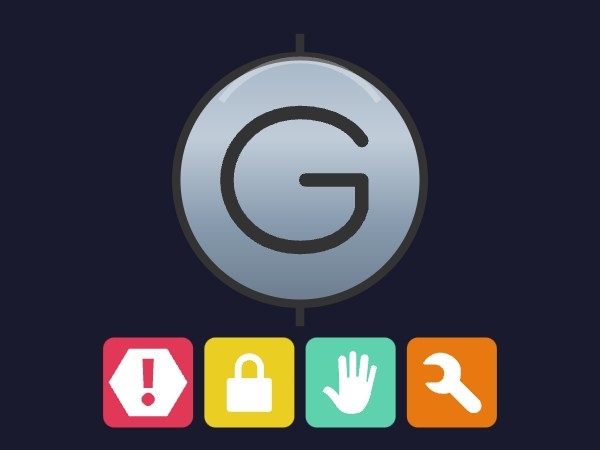

Le Symbole de générateur est un Dynamic SVG haute fidélité conçu pour la visualisation professionnelle en SCADA et HMI. Il présente une esthétique métallique réaliste avec des dégradés d'acier brossé et une vue en élévation frontale d'un générateur électrique industriel. Ce composant est conçu pour fournir un retour d'information opérationnel clair grâce à sa barre d'état intégrée et ses indicateurs visuels dynamiques, ce qui en fait un atout essentiel pour les interfaces modernes de production d'énergie et de surveillance industrielle.
Caractéristiques principales
- Barre d'état dynamique : Comprend une StatusIconsBar dédiée à la base pour une confirmation visuelle immédiate des états opérationnels.
- Retour visuel : Des icônes intégrées pour Alarme, Verrouillage, Mode manuel et Maintenance fournissent un rapport d'état complet en un coup d'œil.
- Graphismes haute performance : Construit avec des tracés SVG optimisés et des dégradés linéaires à plusieurs arrêts pour garantir un rendu net à toute échelle sans impact sur les performances du système.
- Intégration transparente : Entièrement compatible avec les environnements WinCC Unified et WinCC V8 en utilisant la liaison de propriétés HMI standard.
Personnalisation
Le Symbole de générateur offre 11 propriétés configurables pour une intégration approfondie. Les utilisateurs peuvent définir BasicColor pour correspondre aux normes de l'entreprise et contrôler GeneratorRotation pour l'identification mécanique. La visibilité de la barre d'état est activée via ShowStatusBar, tandis que les indicateurs individuels tels que ShowIconAlarm, ShowIconLock, ShowIconManual et ShowIconMaintenance peuvent être activés ou désactivés. Chaque icône d'état possède une propriété de couleur dédiée (par ex., ColorAlarm, ColorMaintenance) pour un codage couleur précis basé sur l'état.
Cas d'utilisation
Ce composant est idéal pour la surveillance des centrales électriques, la gestion des générateurs de secours dans les infrastructures critiques, les salles des machines marines et les installations de fabrication industrielle à grande échelle où l'état de l'alimentation électrique est critique.
Compatibilité
Spécialement développé pour WinCC Unified et WinCC V8. Le contrôle prend en charge les types HmiColor standard et la logique booléenne pour une implémentation facile par glisser-déposer dans les projets existants.
Remarque : Ce dynamic SVG a été généré automatiquement à l'aide de la technologie IA. Il est recommandé d'effectuer une validation et des tests approfondis dans votre environnement HMI spécifique avant de le déployer dans un système de production en service.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation dans des environnements de production.
