Dynamic SVG

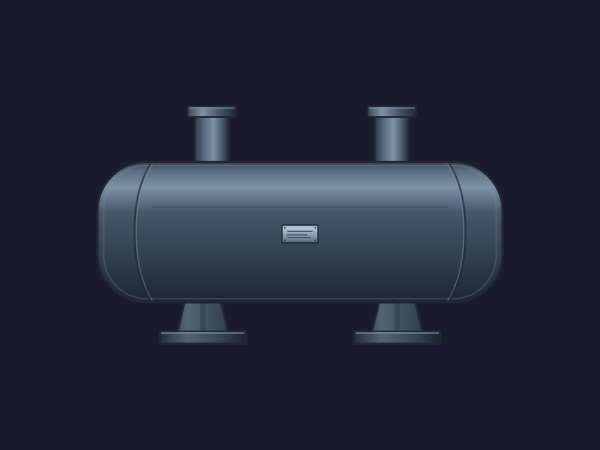

À propos du symbole d'échangeur de chaleur
Le symbole d'échangeur de chaleur est un actif premium Dynamic SVG conçu pour des environnements hautes performances SCADA et HMI. Inspiré des équipements marins à calandre et tubes, ce symbole présente une esthétique sophistiquée en bleu-gris avec ombrage axial pour offrir un volume 3D réaliste sans la surcharge des images bitmap. Il est conçu pour répondre aux normes modernes ISA-101, garantissant une lisibilité maximale et une hiérarchie visuelle professionnelle sur les pupitres opérateurs industriels.
Caractéristiques principales
- Conception d'ingénierie haute fidélité : comprend une calandre cylindrique horizontale avec fonds boulonnés, tubulures verticales supérieures et raccords latéraux axiaux pour une apparence mécanique réaliste.
- Retour visuel dynamique : optimisé pour la surveillance des processus en temps réel avec regroupement logique pour l'animation de l'état thermique et l'indication de débit.
- Langage visuel industriel : utilise une palette sélectionnée de bleu-gris marin (#3A4A5A) et d'accents métalliques (#AEB8C2) pour correspondre aux normes modernes des équipements OEM.
- Précision vectorielle : des tracés SVG nets garantissent un rendu précis à toute échelle, des petits tableaux de bord d'aperçu aux grands écrans de salle de contrôle 4K.
Personnalisation
Le symbole offre 6 propriétés dynamiques pour une intégration approfondie avec la logique PLC. Les utilisateurs peuvent lier InletColor et OutletColor pour représenter les températures des fluides ou les états de débit, tandis que ShellAlarmColor fournit un indicateur visuel clair pour les alertes de l'équipement. Le commutateur ShowNameplate permet une interface plus épurée ou une identification détaillée, et EquipmentOpacity permet une superposition sophistiquée dans les mimiques complexes. La propriété BasicColor garantit que le corps principal du réservoir peut être thématisé pour correspondre aux exigences spécifiques du projet.
Cas d'utilisation
Idéal pour les systèmes d'automatisation marine, les boucles de refroidissement industrielles, les usines de traitement chimique et les tableaux de bord de surveillance CVC où une représentation mécanique professionnelle est requise.
Compatibilité
Entièrement compatible avec WinCC Unified et WinCC V8. L'actif est fourni sous forme de fichier .svghmi standard, prêt pour un déploiement immédiat par glisser-déposer au sein des environnements d'ingénierie TIA Portal et WinCC.
⚠️ Généré par IA : ce dynamic svg a été généré automatiquement à l'aide de l'IA. Veuillez le tester et le valider avant de le déployer dans des environnements de production.
⚠️ Généré par IA : ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation dans des environnements de production.
