Dynamic SVG

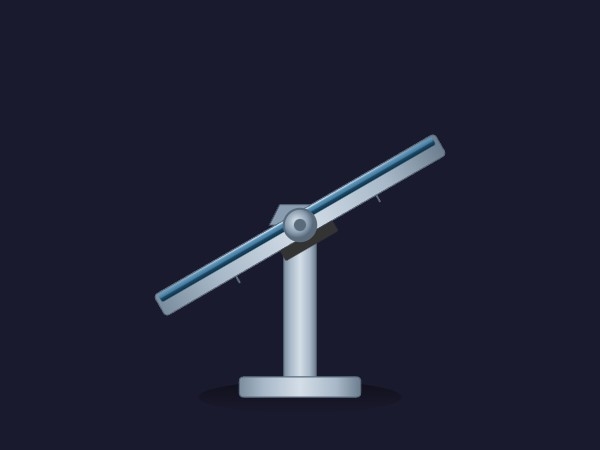

À propos du Profil de Panneau Photovoltaïque
Le Profil de Panneau Photovoltaïque est un composant Dynamic SVG haute fidélité conçu pour la surveillance professionnelle de l'énergie et la visualisation SCADA. Il offre une vue latérale réaliste d'un assemblage de panneaux solaires, avec des textures métalliques de qualité industrielle et des surfaces en verre réfléchissantes. Conçu pour des environnements HMI haute performance, ce composant permet aux opérateurs de visualiser l'orientation mécanique et l'état opérationnel des systèmes de suivi solaire avec précision et clarté.
Caractéristiques Principales
- Mouvement Dynamique : Rotation en temps réel du module du panneau pour refléter les angles d'inclinaison réels sur site.
- Esthétique Industrielle : Utilise des dégradés multi-stops pour simuler l'acier brossé et le verre de qualité solaire.
- Logique de Visibilité : Éléments structurels commutables pour s'adapter à des installations matérielles spécifiques.
- Performance Optimisée : Architecture SVG légère assurant un rendu fluide dans les environnements WinCC Unified et WinCC V8.
Personnalisation
Le contrôle offre 5 propriétés spécialisées pour une intégration transparente : PanelAngle permet la rotation précise du module mobile ; CellColor et BasicColor permettent d'adapter l'identité visuelle de technologies solaires spécifiques ou la charte graphique de l'entreprise ; ShowSupport et ShowPivot offrent la flexibilité de masquer ou d'afficher les composants structurels en fonction de la configuration de montage physique du site.
Cas d'Utilisation
- Surveillance de Fermes Solaires : Visualisation de l'angle de suivi de parcs photovoltaïques à l'échelle industrielle.
- Tableaux de Bord Énergies Renouvelables : Affichage de la santé du système et de l'intensité du rayonnement dans les salles de contrôle.
- Diagnostic de Maintenance : Identification des désalignements mécaniques en comparant les consignes PLC avec le retour visuel.
Compatibilité
Ce composant est entièrement compatible avec WinCC Unified et WinCC V8. Il prend en charge la liaison directe de tags pour toutes les propriétés dynamiques, sans script supplémentaire pour une implémentation standard.
Avertissement : Ce dynamic SVG a été généré automatiquement à l'aide de la technologie IA. Il est fortement recommandé d'effectuer des tests et une validation approfondis dans votre environnement d'ingénierie spécifique avant de déployer le composant dans un système en production ou critique.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation en environnement de production.
