Dynamic SVG

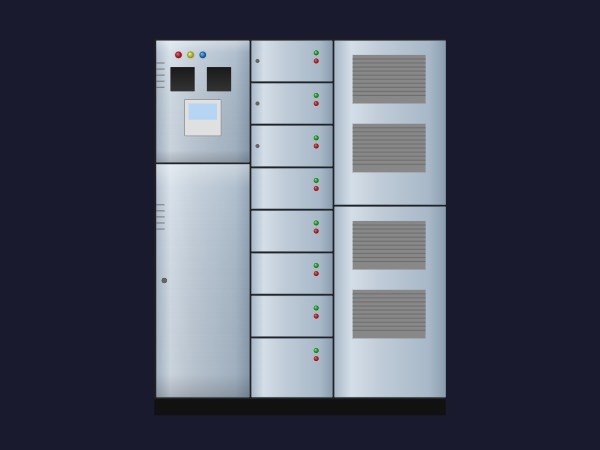

À propos du Panneau de Facteur de Puissance
Le Panneau de Facteur de Puissance est un composant Dynamic SVG haute performance conçu pour les environnements professionnels SCADA et HMI. Il fournit une représentation schématique claire d'un système de correction du facteur de puissance, permettant aux opérateurs de surveiller en un coup d'œil la santé électrique et l'état de compensation des réseaux électriques industriels. Conçu pour une intégration transparente, ce composant traduit des états électriques complexes en informations visuelles intuitives.
Fonctionnalités Clés
- Précision vectorielle : Le rendu haute qualité en SVG garantit que le panneau reste net et clair à tout niveau de zoom ou résolution d'écran.
- Surveillance indépendante par phase : Des indicateurs visuels dédiés pour chaque phase électrique permettent un suivi granulaire du processus de correction.
- Visualisation dynamique des états : Les changements de couleur en temps réel fournissent des informations de diagnostic immédiates sur l'état opérationnel de la batterie de compensation.
Personnalisation
Le Panneau de Facteur de Puissance offre quatre propriétés spécifiques qui peuvent être liées directement à vos tags PLC ou variables internes HMI : BasicColor définit l'esthétique principale du boîtier du panneau, tandis que PhaseL1Status, PhaseL2Status et PhaseL3Status permettent un codage couleur indépendant pour chaque phase. Cela permet d'utiliser les conventions de couleur industrielles standard pour représenter les états actifs, inactifs ou de défaut pour chaque ligne.
Cas d'Utilisation
Ce composant est idéal pour les tableaux de bord de gestion de l'énergie, les salles de contrôle de distribution électrique et les interfaces de centre de contrôle des moteurs (MCC) où la qualité de l'énergie et la compensation de la puissance réactive sont des indicateurs critiques.
Compatibilité
Entièrement optimisé pour l'écosystème Siemens, ce Dynamic SVG est compatible avec WinCC Unified et WinCC V8. Il prend en charge les workflows d'ingénierie standard TIA Portal pour un déploiement rapide.
Remarque : Ce dynamic SVG a été généré à l'aide de la technologie IA. Il est recommandé de vérifier tous les comportements graphiques et liaisons de propriétés dans un environnement de test avant le déploiement final dans un système SCADA en production.
⚠️ Généré par IA : Ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou des comportements inattendus. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation en environnement de production.
