Dynamic SVG

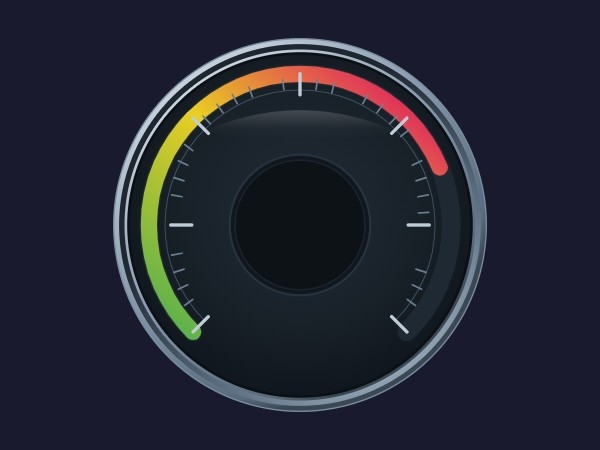

À propos de l'indicateur de process 270
L'indicateur de process 270 est un composant Dynamic SVG haut de gamme conçu pour la surveillance industrielle de haute précision dans les environnements WinCC Unified et WinCC V8. Avec une large plage de balayage de 270 degrés, cet instrument offre une résolution supérieure pour les variables de process critiques par rapport aux indicateurs semi-circulaires standard. Son design sophistiqué imite le matériel haut de gamme des salles de commande, en utilisant des cadres métalliques multicouches et un cadran à contraste élevé pour assurer une lisibilité maximale à distance.
Caractéristiques principales
- Arc haute résolution de 270° : offre une plage visuelle étendue de 135° à 405°, permettant des transitions d'aiguille plus fluides et des lectures plus précises.
- Esthétique industrielle : dispose d'un cadre en acier inoxydable brossé avec reflets directionnels et d'un cadran moderne en mode sombre.
- Réponse dynamique de l'aiguille : un indicateur rouge de sécurité très visible avec un moyeu réaliste et une ombre portée intégrée pour une meilleure perception de la profondeur.
- Scalabilité vectorielle : conçu en pur SVG, l'indicateur conserve des lignes nettes et une qualité professionnelle à toute résolution, des panneaux mobiles aux grands écrans de salle de commande.
Personnalisation
Les ingénieurs peuvent entièrement adapter l'indicateur aux exigences spécifiques du process grâce à six propriétés intégrées. La propriété TrackOffset permet un positionnement précis de l'aiguille en fonction de la variable de process, tandis que DialColor et BasicColor permettent l'alignement avec les standards de design de l'entreprise. La visibilité de l'échelle peut être affinée à l'aide de MajorTicksColor et TrackBackgroundColor, et le booléen optionnel ShowGlare active un voile de reflet de verre réaliste pour plus de réalisme.
Cas d'utilisation
- Surveillance de la pression et du débit : idéal pour les systèmes nécessitant une large plage de mesure, par exemple de 500 à 2000 unités.
- Production d'énergie : visualisation des vitesses de turbine ou des charges électriques où la précision est primordiale.
- Procédés chimiques : surveillance des niveaux de réacteur ou des températures avec une instrumentation claire et à contraste élevé.
Compatibilité
Ce composant est entièrement compatible avec WinCC Unified et WinCC V8. Il est livré sous forme de fichier standard .svghmi, prêt pour la liaison immédiate de tags et le déploiement sans script supplémentaire.
Généré par IA : ce dynamic SVG a été généré automatiquement à l'aide de la technologie IA. Veuillez effectuer des tests et une validation approfondis dans un environnement de staging avant de le déployer en production ou dans des systèmes critiques pour la sécurité.
⚠️ Généré par IA : ce dynamic svg a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables des tests et de la validation avant toute utilisation en environnement de production.
