Custom Web Control

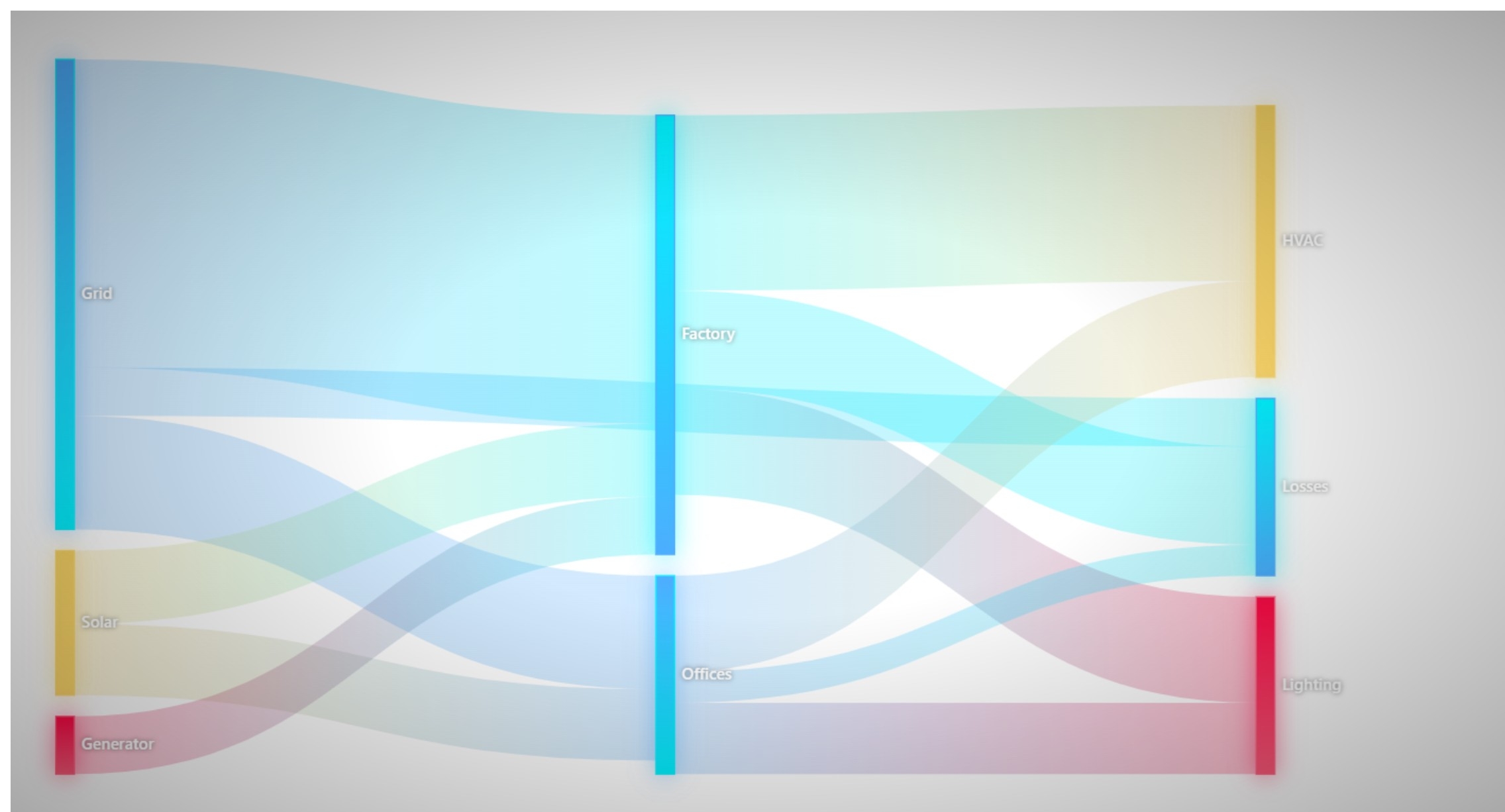

À propos du diagramme de Sankey
Le diagramme de Sankey est un Custom Web Control professionnel conçu pour des applications industrielles haute performance de SCADA et HMI. Il sert d'outil dynamique de visualisation des flux, permettant aux opérateurs de suivre la distribution d'énergie, de matières ou de coûts dans des systèmes complexes. En visualisant l'ampleur des flux entre les nœuds, il fournit une analyse intuitive de la source à la cible qui simplifie la surveillance de processus industriels complexes. Importez-le simplement dans votre projet WinCC Unified (TIA Portal) ou WinCC V8 et liez ses propriétés à vos tags de process.
Fonctionnalités clés
- Navigation interactive : Propose une mise en surbrillance interactive des chemins et un repositionnement manuel des nœuds lorsque enableDragging est actif.
- Analyses détaillées : Inclut des tooltips spécialisés pour les flux et les nœuds, avec des en-têtes personnalisables via tooltipTitleFlow et tooltipTitleNode.
- Interactivité avancée : Des événements intégrés tels que NodeClicked et LinkClicked permettent une intégration transparente avec la navigation et la logique HMI.
- Capacités d'export : Inclut une méthode exportAsImage pour capturer les états actuels des flux pour les rapports et la documentation.
Personnalisation
Le contrôle offre 11 propriétés ajustables pour un alignement visuel et fonctionnel complet. Les ingénieurs peuvent définir la structure du diagramme à l'aide de chaînes JSON nodesData et linksData, tout en ajustant l'esthétique via backgroundColor, nodeWidth et nodeGap. La propriété flowOpacity garantit que les rubans sont parfaitement équilibrés par rapport à l'arrière-plan, et la propriété unitLabel garantit que toutes les mesures (par exemple, MW, m3/h) sont affichées avec précision dans les tooltips.
Cas d'utilisation
Parfait pour les systèmes de gestion de l'énergie (EMS), la surveillance du bilan massique chimique, la logistique de la chaîne d'approvisionnement et les tableaux de bord de distribution des services publics dans les installations de fabrication à grande échelle.
Compatibilité
Entièrement compatible avec WinCC Unified (TIA Portal) et WinCC V8. Le package inclut une documentation complète pour un déploiement rapide sur les deux plateformes.
💡 Rappel TIA Portal : N'oubliez pas de décocher l'option « Read only » dans TIA Portal lorsque vous liez un tag à une propriété qui doit être écrite depuis le Custom Web Control. Sinon, le CWC ne pourra que lire les tags du HMI et non y écrire.
⚠️ Généré par IA : Ce custom web control a été généré automatiquement à l'aide de l'IA. Veuillez le tester et le valider avant de le déployer dans des environnements de production.
⚠️ Généré par IA : Ce custom web control a été généré automatiquement à l'aide de la technologie IA. Il peut contenir des erreurs ou un comportement inattendu. Les utilisateurs sont responsables de le tester et de le valider avant de l'utiliser dans des environnements de production.
