Dynamic SVG

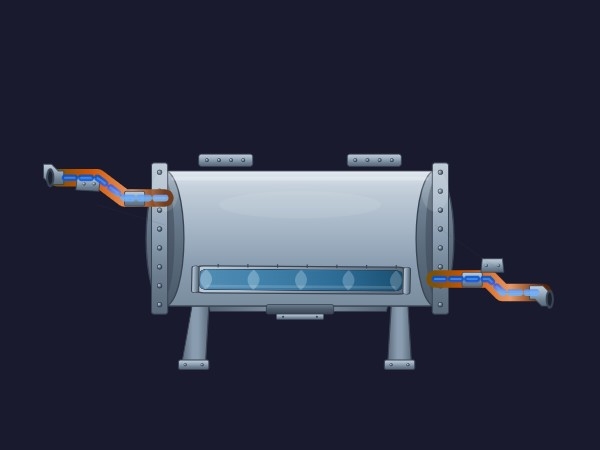

关于冷却器容器
冷却器容器是一款高性能 Dynamic SVG 组件,专为 SCADA 和 HMI 环境中的工业制冷与暖通空调监控而设计。此通用图形可清晰、实时地呈现热交换过程,使操作员能够一目了然地监控关键流体动态和容器状态。
主要功能
- 动态流体可视化:RefrigerantLevel 属性可精确可视化追踪内部液体容积,即时反馈系统充注情况。
- 动画工艺流程:利用 FlowAnimationSpeed 和 WaterColor 属性来呈现换热器内的主动循环,从而提升态势感知能力。
- 可视性可配置:可切换 ShowLegs、ShowTickMarks 和 ShowFlowIndicators 等结构与诊断元素,以匹配设备的实际物理安装。
定制
此组件提供 8 个可绑定属性,便于无缝集成。工程师可使用 BasicColor 和 PipeColor 定义容器的外观与功能状态,以区分制冷循环的不同阶段。所有参数(包括流量指示器和视镜刻度)均设计为直接链接到 PLC 标签,无需复杂脚本。
应用场景
冷却器容器非常适用于工业冷却装置、制药气候控制系统、食品饮料加工生产线以及大规模暖通空调管理仪表板,在这些场景中,监控制冷剂液位和水流至关重要。
兼容性
已针对 WinCC Unified 和 WinCC V8 全面优化。SVG 格式可在任何显示分辨率下提供清晰缩放,从移动面板到大型控制室视频墙均适用。
注意:此 Dynamic SVG 由 AI 技术生成。建议在部署到正式生产系统之前,于预发布环境中验证所有图形行为和属性绑定。
⚠️ AI 生成:此 dynamic svg 由 AI 技术自动生成,可能包含错误或意外行为。用户有责任在生产环境中使用前进行测试和验证。
