关于电磁阀

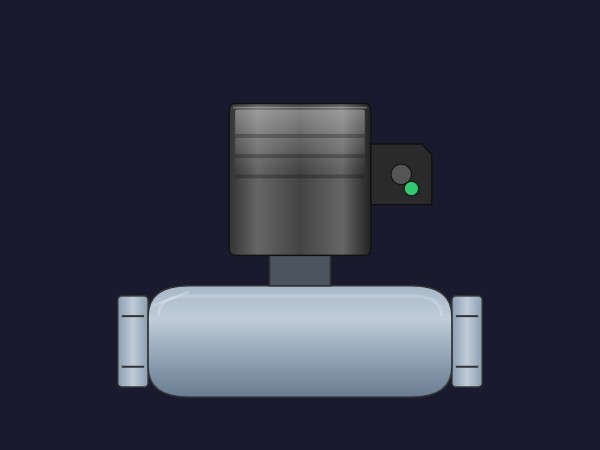

该电磁阀是一款高保真 Dynamic SVG,专为专业的工业 SCADA 和 HMI 应用而设计。该组件以金属质感逼真地呈现流体控制阀,采用先进的着色与多停顿渐变来模拟拉丝钢和铬金属外观。它可在 WinCC Unified 和 WinCC V8 环境中提供清晰的过程状态可视化反馈。

主要特性

  • 逼真的工业外观: 采用坚固的铸金属阀体,集成管法兰和 DIN 风格的电气连接器,呈现专业的视觉效果。
  • 动态可视化反馈: 集成的状态 LED 和可动的执行器部件可即时直观地确认阀门操作。
  • 高性能图形: 基于矢量设计,可在任意缩放下保持清晰渲染,且不影响 HMI 性能。
  • 工业级深度效果: 通过高光叠加与分层着色,在深色工业背景下仍能保持良好可见性。

自定义

该控件通过可绑定属性提供极高的灵活性。您可以调整 BasicColor 以匹配特定的工艺介质或报警状态,并可修改 ActuatorColor 以适配不同的硬件类型。StatusLedColor 可清晰地指示开启或关闭状态,而 ShowConnector 开关可选择在密集型仪表盘中简化视图。此外,ValvePosition 属性可对电磁阀执行器动作进行精确动画控制。

应用场景

该组件非常适用于流体管理系统、化工处理厂、水处理设施以及气动控制仪表板,这些场景需要逼真的设备呈现以确保操作员的清晰识别。

兼容性

完全兼容 WinCC Unified 与 WinCC V8。该 SVG 可无缝集成至 TIA Portal 库,便于在各类 HMI 面板和 PC 站中快速部署。

注意: 此 dynamic SVG 由 AI 自动生成。请在部署到生产环境之前,测试并验证所有属性绑定和可视化行为。

⚠️ AI 生成: 此 dynamic svg 由 AI 技术自动生成,可能存在错误或异常表现。用户有责任在生产环境中使用之前进行测试和验证。
